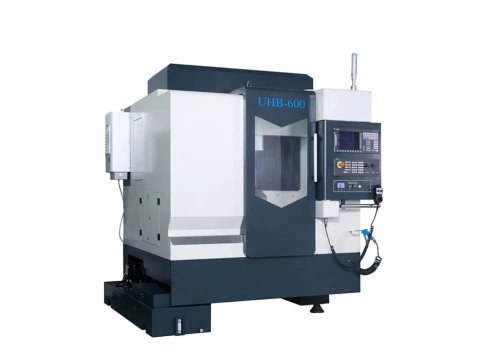

Máy phay CNC siêu âm UHB-600

Máy phay CNC siêu âm UHB-600

Máy phay CNC bằng siêu âm UBH-600 từ nhà chế tạo máy CNC hàng đầu Trung Quốc cho ứng dụng gia công trên các vật liệu đặc biệt: gốm, than chì, thạch anh, hợp kim, vật liệu composite...

Hành trình X/Y/Z: 600x500x300mm

Độ chính xác: ±0.003mm

Trục chính HSK: 30,000 vòng/phút với công nghệ gia công bằng siêu âm

Chạy dao nhanh 3 trục: 15/15/12m/phút

Hệ thống thay dao tự động 13 dao (tùy chọn 24 dao)

Hotline/Zalo: 0915744664 / 0915740880

Email: Sales01@cncvina.com.vn / Sales02@cncvina.com.vn

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

Liên hệ: 0916639355 / 0915 74 4664

Email: Sales01@cncvina.com.vn / Sales02@cncvina.com.vn

Mô tả sản phẩm

Máy phay CNC siêu âm UHB-600 là model máy phay siêu âm CNC lớn nhất trong dòng máy gia công cho vật liệu có độ cứng và độ giòn cao. Với hành trình X/Y/Z lên tới 600/500/300mm, máy thích hợp sử dụng cho gia công các linh kiện điện tử, khuôn mẫu và các chi tiết ô tô từ kích thước nhỏ tới trung bình. Tải trọng bàn tới 300kg phù hợp với các khuôn mẫu linh kiện hiện nay.

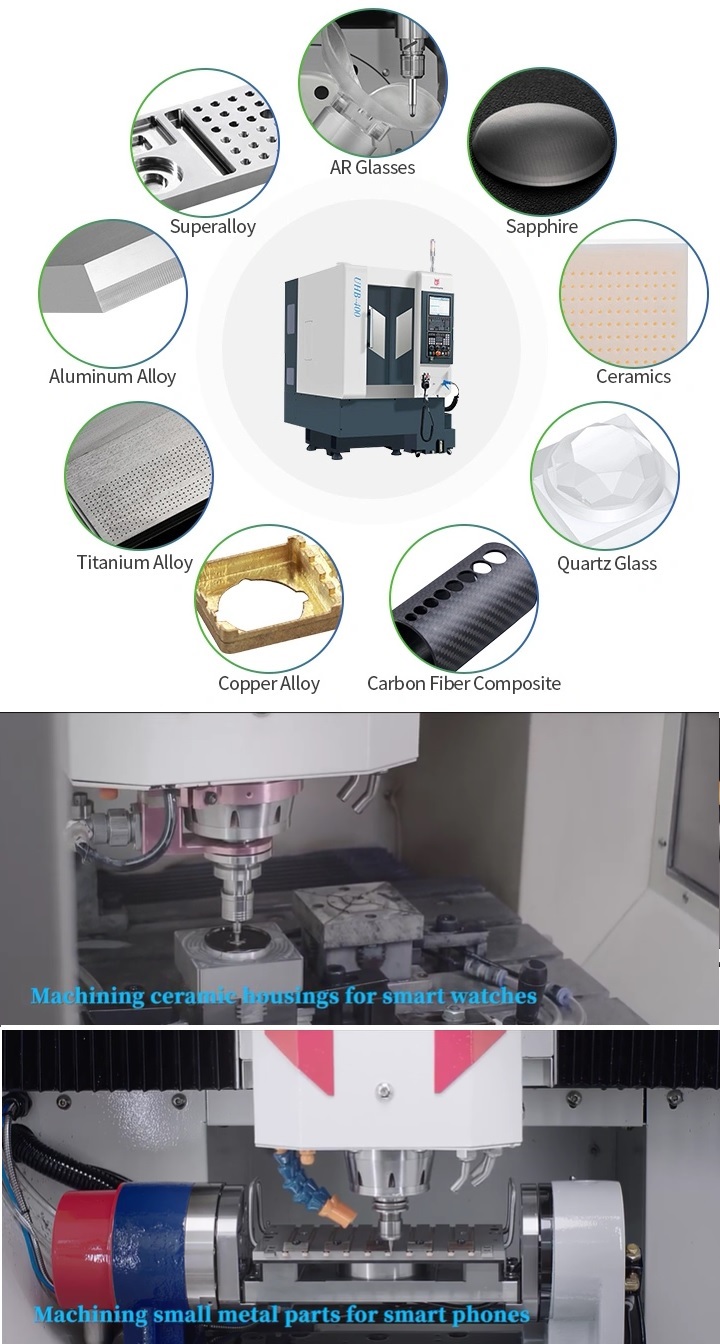

gia cong cnc tren may phay cnc sieu am

gia cong cnc tren may phay cnc sieu am

Khác với các máy phay CNC thông dụng, máy CNC phay siêu âm UHB-600 sử dụng trục chính tích hợp nguồn gia công siêu âm với bầu cặp dao HSK gọn nhẹ, tốc độ đạt tới 30,000 vòng/phút cho gia công tốc độ cao. Dễ dàng tích hợp trục thứ 4 và thứ 5 cho các ứng dụng gia công biên dạng phức tạp.

Bộ điều khiển SIEMENS 828D-280 đã rất quen thuộc với người sử dụng các máy gia công CNC của Nhật Bản, Đức được tích hợp sẵn trên máy đem lại sự ổn định cho quy trình gia công.

Thông số kỹ thuật máy phay CNC siêu âm UHB-600

UHB 600 Specifications/ Thông số kỹ thuật máy phay CNC siêu âm UHB-600

System/bộ điều khiển

SIEMENS 828D-280
Product Name/mã sản phẩm High Precision Ultrasonic  Machining Center/trung tâm gia công siêu âm độ chính xác cao
Work table/bàn làm việc Dimension 620×560
Max.Load/tải trọng tối đa 300 kg
Travels Max.Travel in X-/Y-/Z-axis/hành trình trục X/Y/Z 600x500x300 mm
FeedRate Rapid Traverse in X-/Y-/Z-axis



Tốc độ chạy dao nhanh không tải

15/15/12 m/phút
Spindle/trục chính Diameter/đường kính 120 mm
Power Rating/công suất 7.5 kW
Max.Speed/tốc độ tối đa vòng/phút 30,000 rpm
Magazine/ổ chứa dao Tool Capacity/số vị trí dao trong ổ 13 Positions
Tool Holder Spindle/chuẩn bầu cặp dao HSK-40E
Tool Overhang/chiều dài dao 90 mm
Accuracy/độ chính xác Positioning Accuracy in X/Y/Z axis/sai số vị trí ±0.005 mm
Repeatability Accuracy in X/Y/Z axis/sai số lặp lại ±0.003 mm
Power and Dimensions/công suất và kích thước Power Supply/nguồn điện 3-phase AC, 380V/50Hz/25A
Weight/trọng lượng 5,000 kg
Required Compressed Air Connection/nguồn khí nén ≥0.6 MPa
Dimensions/kích thước máy 2,160 × 2,090 × 2,390 mm
Origin/xuất xứ Trung Quốc
Warranty of Core Components



/bảo hành thiết bị chính

1 Year/ 1 Năm

Ưu điểm của máy phay CNC bằng siêu âm UHB Series

Cùng với máy phay CNC siêu âm UHB-400trung tâm gia công đứng UHB-500, máy phay CNC bằng siêu âm model UHB-600 đem lại hiệu suất gia công vượt trội cho khách hàng trong ngành gia công linh kiện điện thoại smartphone, smartwatch, gia công điện cực than chì, linh kiện, chi tiết máy từ hợp kim titanium, hợp kim nhôm, gốm, thủy tinh…và các vật liệu có độ giòn cao.

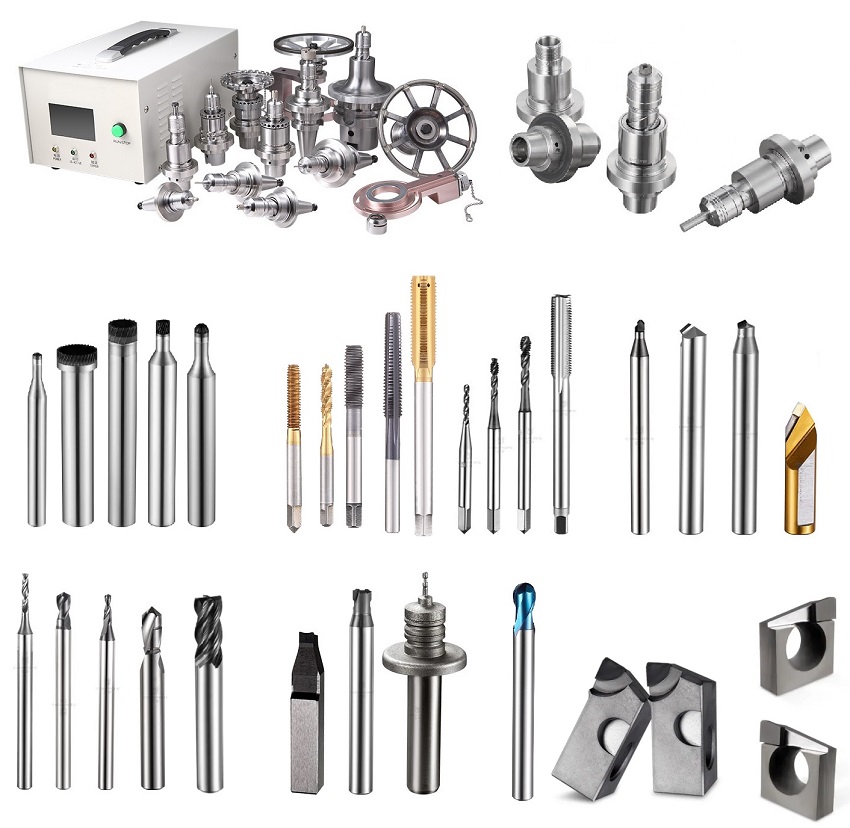

may phay cnc sieu am UBH-400 CNC-VINAMáy phay CNC UHB series đảm bảo chất lượng bề mặt gia công cao với độ chính xác lên tới 0.003mm nhờ trang bị hệ thống trục chính tích hợp siêu âm lên tới 30,000 vòng/phút; sử dụng bầu cặp dao HSK và dụng cụ cắt (dao phay ngón, mũi khoan…) được thiết kế đồng bộ từ PCD carbide cùng thương hiệu.

dung cu cat got sieu am CNC-VINA

dung cu cat got sieu am CNC-VINA

CNC-VINA là nhà phân phối chính thức sản phẩm máy phay CNC siêu âm hàng đầu Trung Quốc tại Việt Nam. Chúng tôi cung cấp tới khách hàng dịch vụ lắp đặt, đào tạo vận hành, bảo hành và bảo trì bảo dưỡng chuyên nghiệp.

Khách hàng quan tâm và có nhu cầu mua máy phay CNC siêu âm giá tốt vui lòng liên hệ với CNC-VINA để được hỗ trợ:
