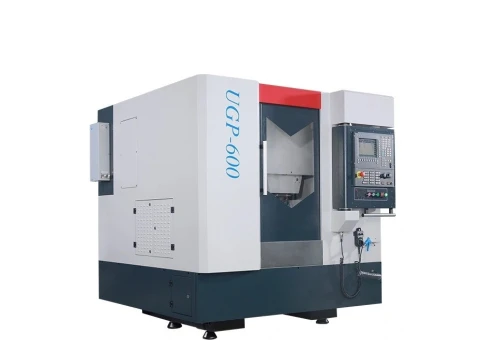

Trung tâm gia công CNC siêu âm UGP-600

Trung tâm gia công CNC siêu âm UGP-600

Trung tâm gia công CNC bằng siêu âm UGP-600 cho ứng dụng gia công linh kiện, chi tiết trên vật liệu than chì-graphite với độ chính xác lên tới ±0.002mm và chất lượng bề mặt tốt nhất.

Hành trình X/Y/Z: 600x500x180mm

Độ chính xác: ±0.002mm

Trục chính HSK-32E: 40,000 vòng/phút với công nghệ gia công bằng siêu âm

Chạy dao nhanh 3 trục: 15/15/12m/phút

Hệ thống thay dao tự động 15 dao (tùy chọn 24 dao)

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

Liên hệ: 0916639355 / 0915 74 4664

Email: Sales01@cncvina.com.vn / Sales02@cncvina.com.vn

Mô tả sản phẩm

Trung tâm gia công CNC siêu âm UGP-600 là dòng máy phay CNC siêu âm có khả năng gia công đạt độ chính xác cao nhất do CNC-VINA cung cấp tới khách hàng. Trung tâm phay UGP-600 có thể đạt độ chính xác lên tới ±0.002 mm với ứng dụng gia công linh kiện, chi tiết cơ khí trên vật liệu đặc biệt Graphite- gia công than chì.

Máy phay CNC UGP-600 được thiết kế cho ứng dụng gia công sản phẩm vật liệu graphite-than chì, một trong những vật liệu đặc biệt, rất khó gia công trên máy gia công CNC truyền thống. Than chì-graphite thực tế được ứng dụng rất nhiều trong ngành cơ khí: gia công Điện Cực Than Chì, Điện Cực EDM với độ tinh khiết cao, dẫn điện tốt, Khuôn đúc graphite, gioăng graphite, Vật liệu Carbon, trục khuấy, mâm khuấy, cánh khuấy từ than chì…

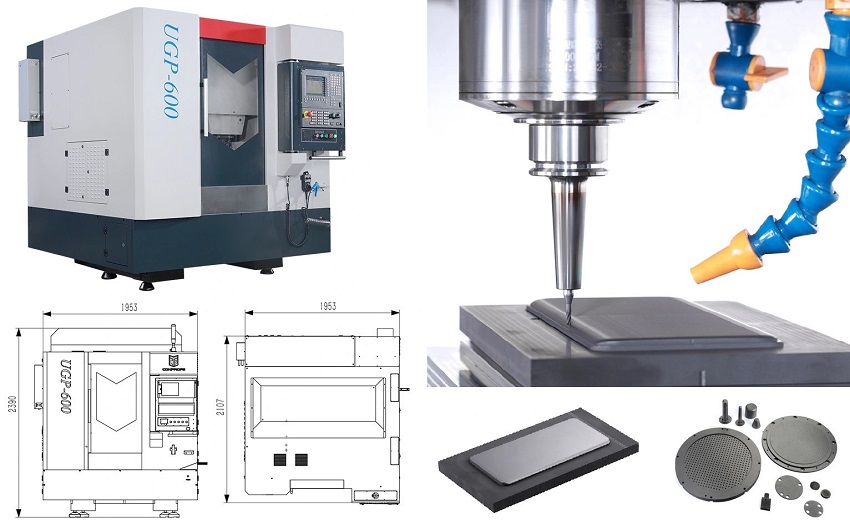

trung tam gia cong phay CNC sieu am graphite

trung tam gia cong phay CNC sieu am graphite

Thông số kỹ thuật trung tâm gia công CNC siêu âm UGP-600-gia công than chì

UGP 600 Specification/thông số kỹ thuật trung tâm gia công CNC UGP-600
System/bộ điều khiển 840Dsl system
Product Name/tên sản phẩm Ultrasonic Graphite Machining Center/ trung tâm gia công CNC điện cực bằng siêu âm
Warranty of Core Components/bảo hành thiết bị chính 1 year/1 năm
Origin/xuất xứ Trung Quốc
Work table/kích thước bàn Dimension/kích thước 620×560 mm
Max.Load/tải trọng tối đa 200 kg
Travels/hành trình Max.Travel in X-/Y-/Z-axis/hành trình trục X/Y/Z 600x500x180 mm
FeedRate/bước tiến Rapid Traverse in X-/Y-/Z-axis/tốc độ chạy dao nhanh không tải m/phút 15/15/12m/min
Spindle/trục chính Diameter/đường kính 100 mm
Power Rating/công suất 6.5 kW
Max.Speed/tốc độ trục chính vòng/phút 40,000 rpm
Magazine/ổ dao Tool Capacity/số vị trí dao 15 Positions
Tool Holder Spindle/chuẩn bầu kẹp dao HSK-32E
Tool Overhang/chiều dài dao 90mm
Accuracy/độ chính xác Positioning Accuracy in X-/Y-/Z-axis/sai số vị trí ±0.003 mm
Repeatability Accuracy in X-/Y-IZ-axis/sai số lặp lại ±0.002 mm
Power and Dimensions/nguồn điện và kích thước Power Supply/nguồn điện 3-phase AC, 380V/50Hz/25A
Weight/trọng lượng 5,000 kg
Dimensions(X/Y/Z)/kích thước 2,160 × 2,090 × 2,390 mm

Our Advantages/lợi thế của trung tâm gia công CNC UGP-600 khi gia công vật liệu than chì

1. Highly rigid gantry structure with cast iron for optimal structure

Trung tâm gia công UGP-600 có kết cấu tối ưu với độ cứng vững cao từ vật liệu gang

2. Maximum pre-load of 1000 lines achievable by the Siemens 840Dsl system

Bộ điều khiển có khả năng tải trước tối đa 1,000 dòng lệnh bởi hệ thống 840Dsl của Siemens.

3. Integrated ultrasonic spindle (tool holder) technology for excellent surface quality and long tool life

Tích hợp công nghệ gia công bằng siêu âm trên đầu trục chính spindle giúp nâng cao chất lượng bề mặt gia công và tuổi thọ dao cụ.

4. Water temperature fluctuation controlled within 0.1 via the frequency conversion spindle cooling system

Sự dao động nhiệt độ nước được kiểm soát trong phạm vi 0,1 thông qua hệ thống làm mát trục chính chuyển đổi tần số.

5. High rigidity and dynamic stability guaranteed by the permanent magnet synchronous motor

Độ cứng cao và độ ổn định động được đảm bảo bởi động cơ đồng bộ nam châm vĩnh cửu

6. Good precision control obtained from Heidenhain high precision linear encoder

Kiểm soát độ chính xác tốt thu được từ bộ encoder mã hóa tuyến tính chính xác cao Heidenhain

7. Great dust collection efficiency thanks to the two-way dust collection channel

Hiệu quả lọc dung dịch làm mát tuyệt vời nhờ kênh lọc hai chiều

8. Quick and stable tool change delivered by the servo umbrella type tool magazine

Thay dao nhanh với hệ thống thay dao tự động dạng dù servo.

9. 3D probe function can be added to realize on-line deviation correction and avoid deformed workpieces (optional)

Chức năng đầu dò 3D có thể được thêm vào để thực hiện hiệu chỉnh độ lệch online và tránh phôi bị biến dạng (tùy chọn).

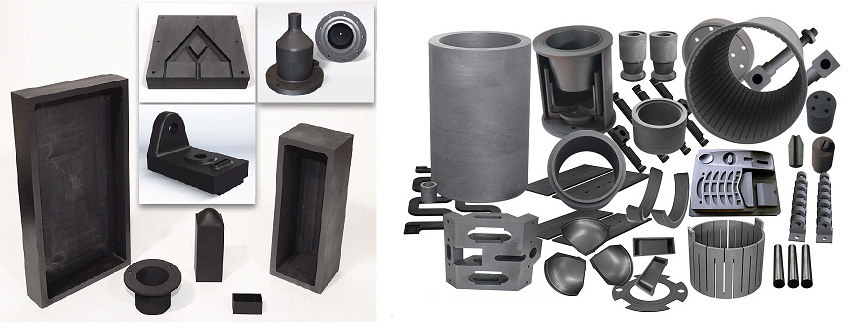

gia cong CNC than chi graphite

gia cong CNC than chi graphite

Hình ảnh các sản phẩm từ vật liệu than chì ứng dụng gia công siêu âm.

CNC-VINA là nhà phân phối chính thức sản phẩm máy phay CNC siêu âm than chì, graphite hàng đầu Trung Quốc tại Việt Nam. Chúng tôi cung cấp tới khách hàng dịch vụ lắp đặt, đào tạo vận hành, bảo hành và bảo trì bảo dưỡng chuyên nghiệp.

Khách hàng quan tâm và có nhu cầu mua máy phay CNC siêu âm giá tốt cho gia công than chì vui lòng liên hệ với CNC-VINA để được hỗ trợ:
