Máy phay CNC siêu âm UHB-400

Máy phay CNC siêu âm UHB-400

Máy phay CNC siêu âm 3 trục UBH-400 đem lại hiệu suất gia công vượt trội trên các vật liệu: gốm, than chì, thạch anh, hợp kim, vật liệu composite...

Hành trình X/Y/Z: 400x400x150mm

Độ chính xác: ±0.003mm

Trục chính HSK, BT, ISO: 40,000 vòng/phút với công nghệ gia công bằng siêu âm

Chạy dao nhanh: 15/15/12m/phút

Hệ thống thay dao tự động 12 dao (tùy chọn 24 dao)

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

​Hotline: 0916639355 / 0915 74 4664

Email: Sales01@cncvina.com.vn / Sales02@cncvina.com.vn

Mô tả sản phẩm

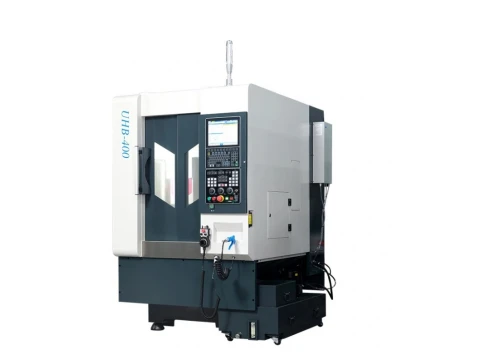

Máy phay CNC siêu âm 3 trục UBH-400 được phân phối độc quyền tại Việt Nam bởi CNC-VINA.

Chúng tôi cung cấp máy gia công CNC, máy phay CNC siêu âm-Ultrasonic CNC Milling machine , bầu kẹp daodụng cụ cắt gọt cùng thương hiệu được thiết kế đồng bộ theo máy, ứng dụng công nghệ siêu âm tiến tiến. Dịch vụ lắp đặt, hướng dẫn vận hành và bảo trì bảo dưỡng chuyên nghiệp hàng đầu Việt Nam với 14 năm kinh nghiệm trong ngành máy công nghiệp và tự động hóa.

Trung tâm gia công CNC bằng siêu âm cho vật liệu kim loại và vật liệu giòn-Ultrasonic Brittle & Metal Machining Center.

Ứng dụng công nghệ gia công bằng siêu âm tích hợp trên trục chính và dụng cụ cắt PCD carbide được chúng tôi thiết kế, chế tạo đồng bộ, tối ưu đem lại những lợi thế vượt trội cho các ứng dụng gia công vật liệu đặc biệt.

Đột phá trên trung tâm gia công CNC độ chính xác cao, máy phay CNC siêu âm với công nghệ gia công bằng siêu âm vượt trội.

– Máy phay CNC siêu âm 3 trục do CNC-VINA cung cấp tại Việt Nam đem tới đột phá lớn trong việc gia công các vật liệu khó chế tạo như gốm sứ, saphphire, thủy tinh, quatzglass, graphite, CPF, hợp kim titan, siêu hợp kim, hợp kim nhôm, than chì v.v.

Với sự đồng bộ trong việc sản xuất máy phay CNC 3, 4, 5 trục tích hợp trục chính gia công bằng siêu âm và bầu kẹp dao BT, BBT, HKS, ISO chuyên dụng, dao phay ngón, mũi khoan PCD carbide gia công high speed tới 40,000 vòng/phút cho chất lượng bề mặt và độ chính xác tới ±0.003mm

may phay cnc sieu am UBH-400 CNC-VINA– Trọng lượng máy chỉ hơn 2 tấn. Đầu trục chính BT, BBT, HSK, ISO nhỏ gọn và linh hoạt với hệ thống thay dao tự động ATC lên tới 24 dao.

Tốc độ trục chính lên tới 40,000 vòng/phút, độ chính xác đạt tới 0.003mm

Gia công vật liệu giòn và cứng với bầu kẹp BT, BBT, HKS và dao phay từ vật liệu carbide PCD thiết kế và chế tạo cùng thương hiệu, tương thích với máy và trục chính nhằm khai thác tối đa hiệu suất máy.

– Nhiệt gia công giảm tới 30%.

– Lực cắt giảm tới 50%.

– Tuổi thọ dao cải thiện từ 3~10 lần.

– Chất lượng bề mặt gia công tuyệt với, ảnh hưởng tới chất lượng bề mặt phụ giảm tới 40%.

– Cải thiện hiệu quả đáng kể so với máy gia công CNC truyền thống.

Máy gia công CNC bằng siêu âm của chúng tôi mang tới cho khách hàng đang có nhu cầu mua máy phay CNC gia công vật liệu giòn, chi tiết kích thước nhỏ từ than chì, gốm, graphite, thạch anh, siêu hợp kim giải pháp gia công hiệu suất cao, chính xác và chưa từng có tại Việt Nam.

Thông số kỹ thuật máy phay CNC siêu âm UHB-400

UHB 400 Specifications/thông số kỹ thuật máy phay CNC UHB 400
System/bộ điều khiển HNC-818D
Work table/bàn làm việc Dimension/kích thước 400X400 mm
Max.Load/tải trọng tối đa 100 kg
Travels/hành trình Max.Travel in X-/Y-/Z-axis 400x400x150 mm
FeedRate/bước tiến Rapid Traverse in X-/Y-/Z-axis



Chạy không tải trục X/Y/Z m/phút

15/15/12 m/phút
Spindle/trục chính Diameter/đường kính ø80mm
Power Rating/công suất 3.7kW
Max.Speed/tốc độ tối đa vòng/phút 40,000 rpm
Magazine/ổ dao Tool Capacity/số vị trí dao 12 Positions
Tool Holder Spindle/chuẩn gá dao ISO 20
Tool Overhang/chiều dài dao 70mm
Accuracy/độ chính xác Positioning Accuracy in X-/Y-/Z-axis



Sai số vị trí

0.005 mm
Repeatability Accuracy in X-/Y-IZ-axis



Sai số lặp lại

0.003 mm
Power and Dimensions



/công suất và kích thước

PowerSupply/nguồn điện 3-phase AC, 380V/50Hz/18A
Weight/trọng lượng 2,100kg
Required Compressed Air Connection



Nguồn cấp khí nén

≥0.6 MPa
Dimensions/Kích thước 1,450×1,750×1,960 mm



Portable Automatic Metal Micro Making CNC Cabinet Drilling Milling Machine Tool / Máy phay CNC kim loại mini

Đặc điểm nổi bật của máy phay CNC siêu âm do CNC-VINA cung cấp với công nghệ gia công bằng siêu âm

We take delivery test with professional Germany inspection equipment before shipment/

Máy gia công CNC của chúng tôi được đo kiểm trên máy đo chính xác của Đức trước khi xuất xưởng.

Our business expanded to all over the world, and our main market are North American, Latin American, East Europe, German, UK, South Asia, Southeast Asia, Taiwan, Middle East. Vietnam

Sản phẩm máy gia công CNC với công nghệ gia công siêu âm hiện đại đã được xuất khẩu tới các thị trường: Tây Âu, Đức, Châu Mỹ latinh, Bắc Mỹ, Đông Nam Á, Đài Loan, Trung Đông…

Tại Việt Nam, CNC-VINA là đối tác phân phối và cung cấp dịch vụ lắp đặt, hướng dẫn vận hành và bảo hành sản phẩm máy gia công CNC bằng siêu âm.

Ultrasonic precision machining center / Trung tâm gia công siêu âm 3 trục chính xác

Most economical 2 IN 1 precision machining center for Brittle & Metal processing
Trung tâm gia công CNC chính xác 2 trong 1 tiết kiệm nhất để gia công Kim loại & vật liệu giòn.

High precision and efficiency with ultrasonic technologies

Độ chính xác và hiệu suất cao với công nghệ gia công bằng siêu âm hàng đầu.

The most subminiature 5th axis rotary table in the world avaiable for multi-side machining in one clamping

Bàn xoay trục thứ 5 hàng đầu thế giới cho ứng dụng gia công nhiều mặt chỉ với một lần kẹp.

Option single or dual ATC: 12/24 tools

Tùy chọn hệ thống thay dao tự động 1 hoặc 2 ổ dao: 12 hoặc 24 dao.

Significant tool life improvement

Cải thiện đáng kể tuổi thọ dụng cụ.

How we maximize your ROI(Return On Investment)?/chúng tôi giúp bạn thu hồi vốn nhanh nhất như thế nào?

Empowered with ultrasonic machining technology/ Tăng cường sức mạnh với công nghệ gia công bằng siêu âm.

Massive breakthough in processing difficult-to-machine materials such as ceramics, saphphire, glass, quatzglass, graphite, CPF, titanium alloy, superalloy, aluminium alloy and ect. /Đột phá lớn trong việc gia công các vật liệu khó chế tạo như gốm sứ, saphphire, thủy tinh, quatzglass, graphite, CPF, hợp kim titan, siêu hợp kim, hợp kim nhôm, v.v.

  1. Cutting heat down by 30% / Nhiệt gia công giảm tới 30%
  2. Cutting force down by 50%/ Lực cắt giảm tới 50%
  3. Tool life improved by 3~10 times / Tuổi thọ dao cải thiện từ 3~10 lần
  4. Sub-surface damage reduced by 40%/ Ảnh hưởng bề mặt phụ giảm tới 40%
  5. Significant efficiency improvement/ Cải thiện hiệu quả đáng kể

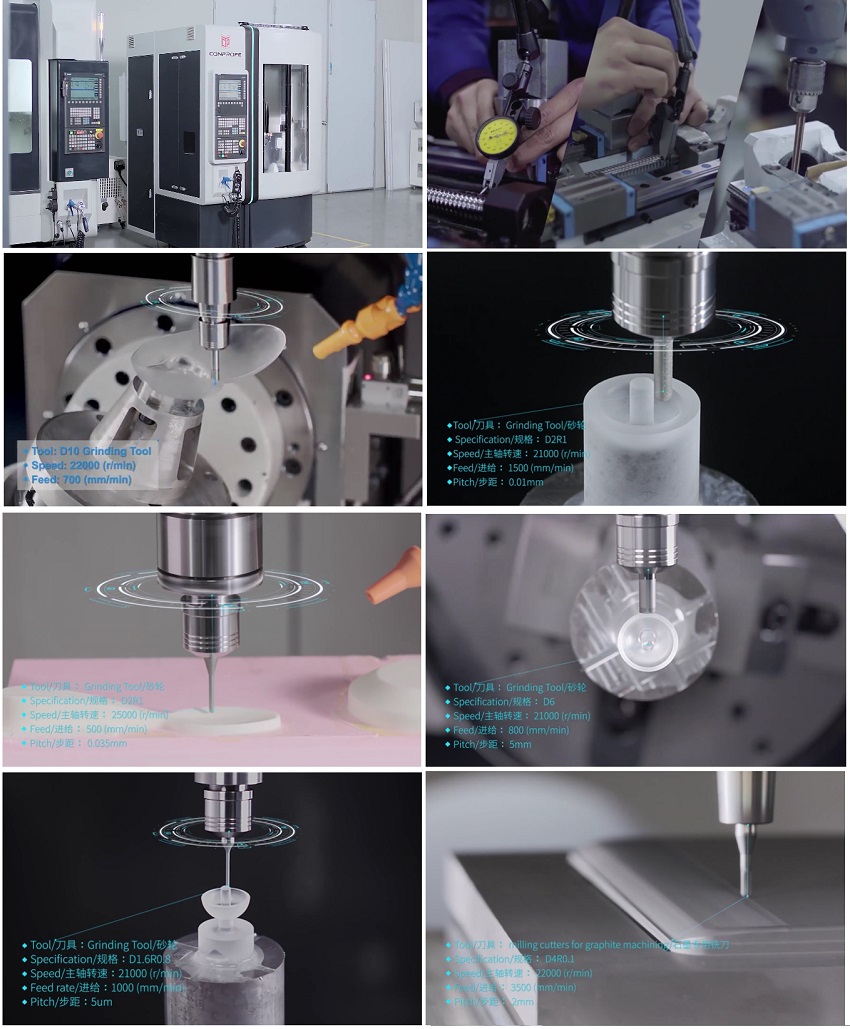

Ví dụ gia công bằng siêu âm trên máy phay CNC Ultrasonic của chúng tôi với vật liệu hợp kim Titanium

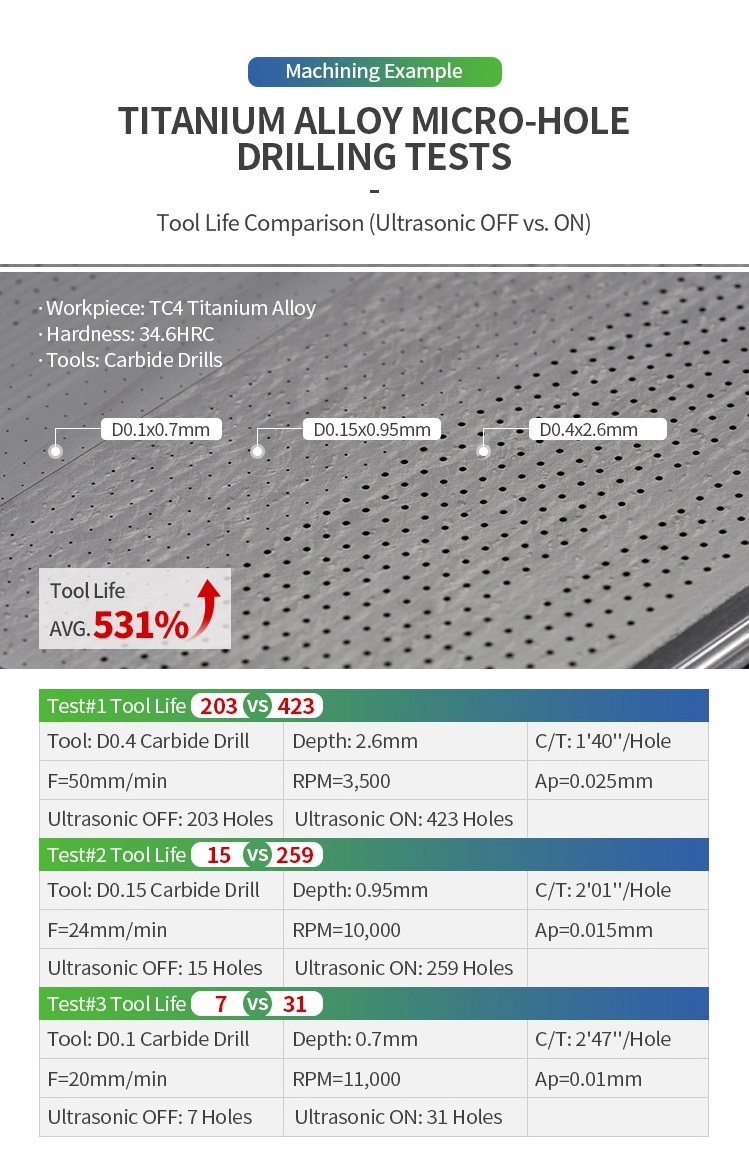

Ví dụ về gia công lỗ micro bằng siêu âm trên hợp kim Titanium, so sánh tuổi thọ dao (ở 2 chế độ bật và tắt siêu âm). Tuổi thọ dao tăng 531% nhờ công nghệ gia công siêu âm.

Điều kiện gia công siêu âm trên máy phay CNC:

Vật liệu: hợp kim titanium TC4

Độ cứng vật liệu: 34.6HRC

Mũi khoan từ vật liệu carbide

Khoan lỗ D0.4×2.6mm; D0.15×0.95mm, D0.1×0.7mm ở 2 chế độ gia công khoan sử dụng nguồn siêu âm và gia công truyền thống. Kết quả sau gia công được thống kê và so sánh tại bảng dưới đây đã thể hiện hiệu suất vượt trội của công nghệ gia công bằng siêu âm:

May phay CNC sieu am gia cong hop kim titanium

May phay CNC sieu am

Ứng dụng gia công CNC bằng siêu âm với máy phay CNC siêu âm trên nhiều vật liệu khác nhau

  • AR glasses / Kính AR
  • Sapphire
  • Ceramics / Gốm
  • Quartz glass / Thạch anh
  • Carbon Fiber composite / Vật liệu composite từ sợi carbon
  • Copper alloy / Hợp kim đồng
  • Aluminium alloy / Hợp kim nhôm
  • Titanium alloy / Hợp kim titan
  • Supper alloy / Siêu hợp kim
  • Gia công chi tiết kim loại kích thước nhỏ và các chi tiết từ vật liệu cứng, giòn trên smart phone, smart watch…

gia cong dien cuc bang sieu am

4th/5th axis rotary tables / dễ dàng tích hợp bàn xoay trục thứ 4, thứ 5 cho gia công siêu âm tiện phay

Precise positioning and quick clamping in one step with optional Zero point clamping system / Định vị chính xác và kẹp nhanh trong một bước với hệ thống kẹp điểm Zero tùy chọn

Compatible with Siemens, Brother, Jingdiao, Fanuc, mitsubishi  CNC machine system /  Tương thích với hệ thống máy CNC Siemens, Brother, Jingdiao, Fanuc, Mitsubishi

Specially designed for UHB-400 for multi-sided machining in one-time clamping / Được thiết kế đặc biệt cho UHB-400 để gia công nhiều mặt trong chỉ một lần kẹp.

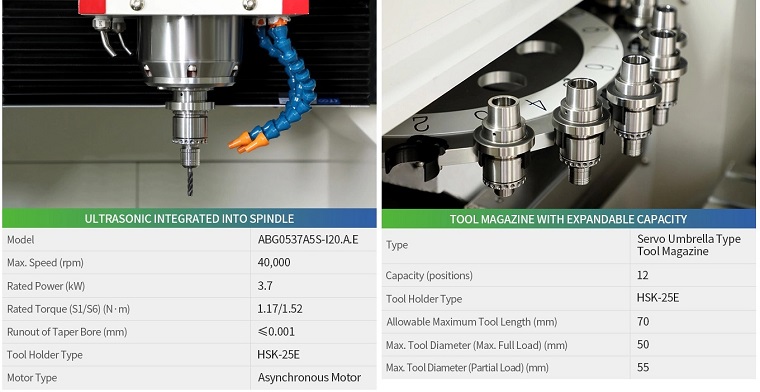

Công nghệ gia công siêu âm tích hợp trong trục chính máy gia công CNC

Model: ABG0537A5S-12.A.E

Max. Speed(rpm)/tốc độc tối đa: 40,000 (vòng/phút)

Rate power/công suất: 3.7 (kw)

Rate torque (S1/S6)/tỉ lệ moment xoắn: 1.17/1.52 N.m

Runout of taper bore /sai số lỗ taro côn: ≤ 0.001 mm

Tool holder type/ bầu kẹp dao: HSK-25E

Motor type/kiểu động cơ: Asynchronous motor/động cơ không đồng bộ

gia cong bang sieu am CNC

gia cong bang sieu am CNC

Ổ chứa dao với khả năng mở rộng cho gia công CNC siêu âm các sản phẩm phức tạp

Type/kiểu ổ chứa dao: Servo umbrella type tool magazine/ổ chứa dao dạng dù servo(dạng nấm, dạng đĩa)

Capcity positions/số vị trí: 12

Tool holder type/ bầu kẹp dao: HSK-25E

Allowable maximum tool length/chiều dài dao tối đa: 70mm

Max. tool diameter (max.full load)/đường kính dao tối đa khi đủ dao: 50mm

Max. tool diameter (partial load)/ đường kính dao tối đa khi không đủ dao: 55mm

Các thiết bị khác và nhiều tùy chọn khác nhau trên máy phay CNC siêu âm

Touch probe for tool setting/ đầu dò chạm cho cài đặt dao

High precision 3D probe/ đầu dò 3D chính xác cao (tùy chọn)

Spindle cooling system/hệ thống làm mát trục chính

subminiature 4th/5th axis / trục thứ 4, 5 (tùy chọn)

Coolant system/hệ thống làm mát gia công

Oil mist collector/làm mát bằng hệ thống lọc tách dầu (tùy chọn)

Precision screw guide/vít me dẫn hướng độ chính xác cao

Centrifugal filter system/hệ thống lọc ly tâm (tùy chọn)

HNC-918D system/bộ điều khiển HNC-918D

Dual tool magazine with 24 positions/ổ dao đôi với sức chứa 24 dao (tùy chọn)

Centralized automatic lubrication system/hệ thống bôi trơn tự động trung tâm

Laser tool checker with ultrasonic amplitude measurement/ Máy đo chiều dài dao bằng laser với phép đo biên độ siêu âm(cho bù dao tự động) (tùy chọn).

Ultrasonic Brittle & Metal Machining Center – Các trung tâm gia công CNC bằng siêu âm, máy phay CNC siêu âm cho vật liệu kim loại và vật liệu giòn do CNC-VINA cung cấp

  1. Portable Automatic Metal Micro Making CNC Cabinet Drilling Milling Machine Tool-Máy phay, khoan CNC kim loại micro
  2. Small 3 Axis Drilling Milling Machine and Lathe Metal CNC Machine-Máy phay CNC, khoan CNC 3 trục mini.
  3. Heavy 3 Axis Metal Moulding CNC Vertical Benchtop Tool Milling Machine Control- Máy phay CNC 3 trục gia công khuôn, trung tâm gia công đứng.
  4. EDM High Speed Small 3 Axis Vertical Mini CNC Metal Milling Machine Tools-Máy phay CNC cao tốc gia công điện cực EDM.
  5. Portable Programming Controller 3 Axis Metal Mini Milling Machine CNC Tools-Máy công cụ 3 trục điều khiển số gia công phay mini
  6. OEM Custom Precision Nut Bolt Making 3axis Steel Meta Drilling Machine CNC Small-Máy phay CNC loại nhỏ gia công sản phẩm chính xác theo yêu cầu(OEM).
  7. Supply 3 Axis CNC Desktop Vertical Machining Metal CNC Drilling Machine Center- Trung tâm gia công đứng 3 trục.
  8. Small Metal Drilling Milling Machine Tools ER Collet Milling CNC Machinery-Máy CNC phay chi tiết kim loại nhỏ với collet ER.
  9. Custom Precision 3axis Small CNC Special Glass Engrave Purpose Machine- Máy CNC 3 trục gia công phay, khắc thủy tinh độ chính xác cao.
  10. High Quality Small CNC Moulding Making Machine in Metal CNC Vertical Machining Center Milling-Trung tâm gia công đứng gia công phay khôn cỡ nhỏ chất lượng cao.
  11. Precision Metal CNC Precision Machining Controller Machine 3 Axis CNC Machine Tools-Máy công cụ 3 trục gia công kim loại với độ chính xác cao
  12. Universal Vertical 3 Axis Combined Lathe Metal CNC Machines Milling for Sale-Trung tâm gia công phay tiện cỡ nhỏ kết hợp cho vật liệu cứng, giòn ngành điện tử
  13. Manufacturer Solid Carbide Industry Machines CNC Tools Milling Machine Tools-Máy gia công CNC với dụng cụ cắt từ carbide nguyên khối.
  14. Custom Heavy Duty Professional 3 Axis CNC Tool Holder Milling Machine CNC- Máy gia công phay CNC 3 trục với bầu kẹp dao chuyên dụng cho gia công đặc biệt.
  15. High-End Quality OEM ODM CNC Machining Milling Small Drilling Milling Machine Tools-Máy công cụ theo yêu cầu (OEM, ODM) loại nhỏ chất lượng cao.
  16. Professional High Precision 3axis CNC Tools Automatic CNC Milling Machines Tools-Máy gia công CNC tự động 3 trục gia công với độ chính xác cao và chuyên nghiệp
  17. China High Speed Professional Precision 3 Axis CNC Metal Milling Machine CE Standard- Máy phay CNC 3 trục Trung Quốc đạt chuẩn CE gia công tốc độ cao
  18. China Manufacturer 3 Axis Desktop CNC Machining Center Milling Machine Metal-Trung tâm gia công phay 3 trục Trung Quốc.
  19. Wholesale CNC Glass Cutting Machine CNC Vertical Machining Center CNC Machine Tools-Trung tâm gia công đứng, gia công CNC kính smartwatch và smartphone.
  20. Multifunction 3 Axis Small Drilling Center CNC Machining Center Machine CNC-Trung tâm gia công CNC đa chức năng loại nhỏ.
  21. Professional Mini Vertical Metal Cutting CNC Metal Milling Machine-Máy phay CNC kim loại dạng đứng.
  22. High Precision Ultrasonic 3 Axis Machining Center CNC Milling Tool Machine- Trung tâm gia công, máy phay CNC siêu âm 3 trục.
  23. Advanced Technology Cost-Effective Ultrasonic 3 Axis Metal Glass Carving CNC Machine Milling-Máy phay CNC gia công vật liệu kính cho sản phẩm điện tử.
  24. Hot Selling Professional CNC Plasma Cutting Machine Price Milling CNC Machine-Máy gia công CNC phay cắt plasma.
  25. Heavy Duty Professional Metal Moulding Engraving CNC Router Milling Machine Tool-Máy phay CNC router phục vụ phay khắc khuôn kim loại.
  26. UHB 400 Professional High Precision Automatic CNC Milling Machines Tools-Máy CNC UHB-400 cho gia công phay chính xác.
  27. Custom 3axis New Model Vertical CNC Machine Tool-Trung tâm gia công đứng 3 trục hàng đầu.
  28. 3 axis Steel High Speed Carving Milling Machine Metal Processing Machinery Tool-Máy công cụ gia công khắc kim loại giòn.
  29. OEM Custom Precision 3 Axis Metal Moulding CNC Cutting Milling Machine Control Tool-Máy gia công CNC đặt hàng OEM.
  30. Small 3 Axis Metal Removing CNC Lathe Machine Tool for Automotive Spare Parts- Máy phay CNC 3 trục loại nhỏ cho gia công linh kiên ngành công nghiệp sản xuất ô tô
  31. Manufacturer Custom Precision 3 axis Small Solid Carbide Industry Machines CNC Tools
  32. OEM Custom Precision Lathe Metal CNC Drilling Milling Machine Tool-Máy công cụ khoan phay CNC kime loại theo yêu cầu (OEM).
  33. High Quality 3 Axis CNC Tool Holder Milling Machine Small CNC Moulding Making Machine-Máy phay khuôn loại nhỏ.
  34. Manufacturer Solid Carbide Industry Machines High Speed CNC Metal Milling Machine Tools-Máy phay CNC gia công tốc độ cao với dao phay carbide.
  35. Multi-function 3 Axis Small Drilling Center CNC Cutting Machine-Trung tâm gia công CNC khoan, phay 3 trục đa chức năng.
  36. Professional Precision 3 Axis CNC Vertical Metal Milling Machine-Trung tâm gia công đứng gia công phay CNC 3 trục chính xác.
  37. Low Cost Precision 3 Axis CNC Cutting Tool Metal Milling Machine-Máy gia công phay CNC Trung Quốc giá tốt.
  38. Mini CNC Vertical Metal Cutting Milling Machine Machining Center-Trung tâm gia công đứng, máy phay CNC mini.
  39. CNC Vertical Milling Machine Heavy Cutting CNC Glass Cutting Machine-Máy phay CNC gia công vật liệu kính.
  40. High Precision Ultrasonic 3 Axis Hard Rail Fanuc Controller CNC Milling Tool Machine-Máy công cụ sử dụng bộ điều khiển Fanuc.
  41. CNC-VINA Ultrasonic High Speed Graphite Machining Center CNC Plasma Cutting Machine-Máy gia công CNC siêu âm cho vật liệu Graphite.
  42. Manufacturer Desktop CNC Machining Center High Speed CNC Digital Milling Machine 3 Axis-Trung tâm gia công 3 trục tốc độ cao.
  43. China CNC Milling Machine Price 3 Axis Metal Mini Milling Machine CNC Tools-Máy công cụ CNC Trung Quốc giá tốt.
  44. High Speed Precise Vertical CNC ER Collet Milling CNC Machinery with CE Standard-Máy phay CNC kiểu đứng với collet ER.
  45. High Quality Precision Nut Bolt Making 3axis Steel Metal CNC Milling Machine-Máy phay CNC gia công bulong, đai ốc chính xác cao.
  46. Vertical Machining Center Price CNC Machining Small Drilling Milling Machine Tools-Trung tâm gia công đứng giá tốt.
  47. OEM ODM Portable Automatic Metal CNC Cabinet Drilling Milling Machine Tool-Máy gia công tự động chế tạo theo yêu cầu OEM, ODM.
  48. 3 Axis CNC Machine Tools High Spindle Speed Mini CNC Mill Machine with Engraving Function-Máy phay CNC cao tốc 3 trục với chức năng khắc trên vật liệu đặc biệt.
  49. OEM Custom Cost-Effective Ultrasonic 3 Axis Metal CNC Precision Machining Controller- Máy gia công CNC chính xác cao.
  50. High Precision Universal Vertical 3 Axis Combined Lathe Metal CNC Engraving Milling Machine-Máy phay CNC siêu âm 3 trục, máy CNC tiện phay chính xác.

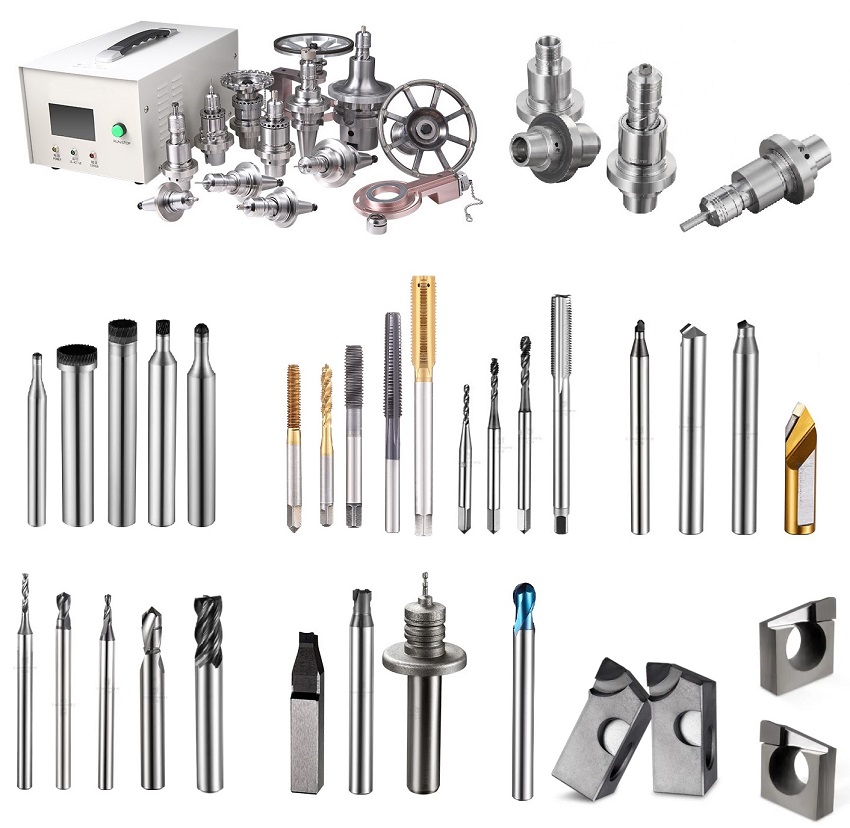

Sản phẩm máy phay CNC bằng siêu âm là ứng dụng gia công bằng siêu âm quan trọng trong ngành gia công CNC. Đặc biệt, với các yêu cầu gia công sản phẩm có kích thước nhỏ từ các vật liệu đặc biệt với độ cứng và độ giòn cao như gốm, hợp kim nhôm, titanium, kính, thạch anh, graphite, than chì…Đây đều là các linh kiện quan trọng, có yêu cầu cao về chất lượng bề mặt và độ chính xác đòi hỏi máy gia công phải đảm bảo gia công ở tốc độ cao với độ ổn định tốt nhất. Hiện nay, việc gia công các chi tiết trên với các máy gia công CNC truyền thống là điều không hề dễ dàng.

dung cu cat got sieu am CNC-VINA

dung cu cat got sieu am CNC-VINA

Sản phẩm máy phay CNC Ultrasonic được thiết kế cứng vững, cấu tạo trục chính high speed gia công bằng siêu âm, đồng bộ trong thiết kế, chế tạo bầu kẹp dao và dụng cụ cắt PCD carbide cùng thương hiệu giúp đảm bảo hiệu suất gia công tốt nhất.

CNC-VINA là nhà phân phối chính thức sản phẩm máy phay CNC siêu âm hàng đầu Trung Quốc tại Việt Nam. Chúng tôi cung cấp tới khách hàng dịch vụ lắp đặt, đào tạo vận hành, bảo hành và bảo trì bảo dưỡng chuyên nghiệp.

Khách hàng quan tâm và có nhu cầu mua máy phay CNC siêu âm giá tốt vui lòng liên hệ với CNC-VINA để được hỗ trợ:
