Mô tả sản phẩm

Các loại bầu kẹp dao phổ biến trên máy phay CNC

Trong gia công CNC, ngoài cấu tạo máy công cụ yêu cầu độ cứng vững, độ chính xác của các cơ cấu di chuyển như băng máy, bàn máy, trục chính(phần cơ) và bộ điều khiển với khả năng vận hành mượt mà, thông minh, ổn định(phần điện) thì dụng cụ cắt cũng là một yếu tố quan trọng quyết định chất lượng bề mặt gia công và độ chính xác của chi tiết gia công. Trên máy phay CNC, dụng cụ cắt được kết nối với trục chính nhờ bầu kẹp dao. Như vậy, các yếu tố để đạt và nâng cao chất lượng của sản phẩm trên máy gia công CNC nói chung và máy phay CNC nói riêng cần được chú trọng không chỉ bao gồm thiết kế máy, trục chính mà còn bao gồm cả bầu kẹp dao và dao cụ-dụng cụ cắt gọt.

Với các tên gọi khác nhau: bầu kẹp dao phay, bầu kẹp mũi khoan, đầu kẹp, gá đỡ dao, tool holder, đầu cặp dao, bầu cặp dao…giúp đảm bảo phát huy tối đa độ ổn định và an toàn trong quá trình gia công và độ chính xác của sản phẩm. Có rất nhiều loại bầu kẹp dao phay, mũi khoan khác nhau theo chuẩn: BT, BBT, HSK, ISO, CAPTO… nhưng BT, BBT và HSK được sử dụng phổ biến hơn cả.

Bầu kẹp dao phay, mũi khoan chuẩn BT.

Bầu cặp dao chuẩn BT là bầu kẹp với tiêu chuẩn côn mà chúng ta gặp nhiều nhất tại Việt Nam, thường sử dụng trên máy phay CNC của các nhà sản xuất Nhật Bản, Đài Loan, Trung Quốc.

Bầu kẹp BT sử dụng để kẹp dao phay, kẹp mũi khoan, mũi ta rô trên máy phay CNC .

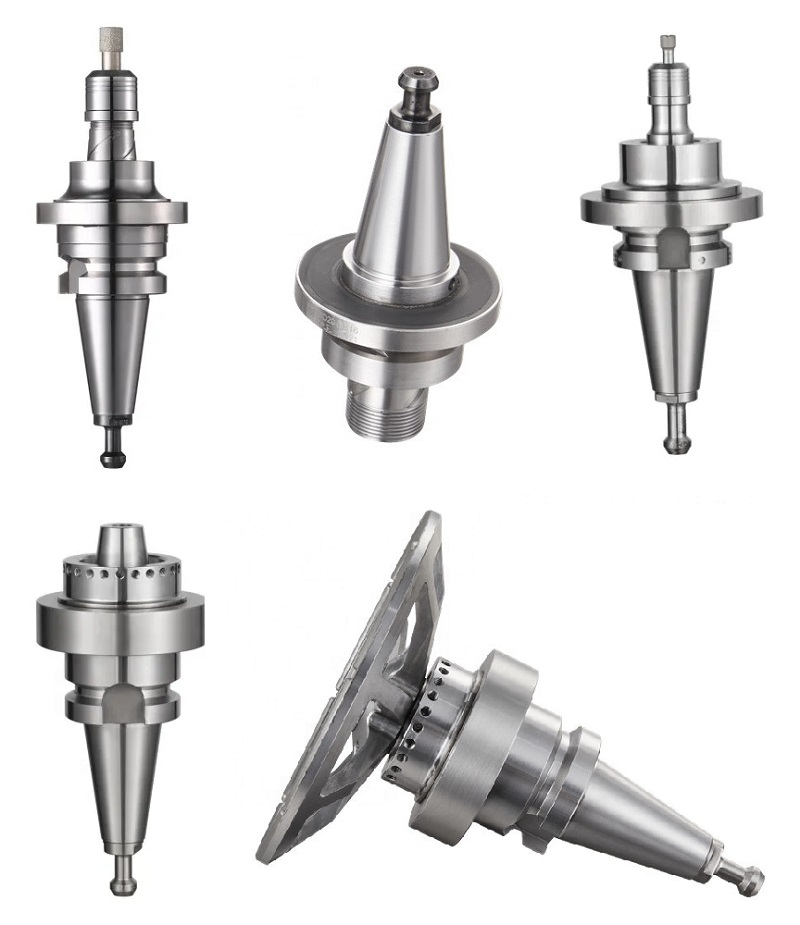

bau kep dao phay BT

bau kep dao phay BT

Các loại bầu kẹp BT : BT-30, BT-40, BT-50. Độ côn 7:24 (16°35’39’’) .

Bầu kẹp chuẩn BT được ưa chuộng vì chúng có tính cân bằng và ổn định trong quá trình gia công do cấu tạo đối xứng, ổn định trong trục chính khi gia công. Đa số tiếp xúc với trục chính chỉ bằng mặt côn của nó, tuy nhiên một số nhà sản xuất đã sản xuất đầu BT tiếp xúc kép giống như đầu kẹp HSK.

Bầu kẹp dao chuẩn HSK

Bầu kẹp HSK được phát triển ở Đức, thường được sử dụng kẹp dao phay, mũi khoan cho các ứng dụng gia công CNC: khoan lỗ, cắt vật liệu và thực hiện các hoạt động gia công tốc độ cao khác với chất lượng hàng đầu. Bầu cặp dao HSK hường sử dụng trên máy phay CNC thương hiệu sản xuất từ Đức, Mỹ và hiện đã được sử dụng trên máy gia công CNC siêu âm của chúng tôi…

Các bầu kẹp HSK có độ côn 1:10 (5°43’29’’).

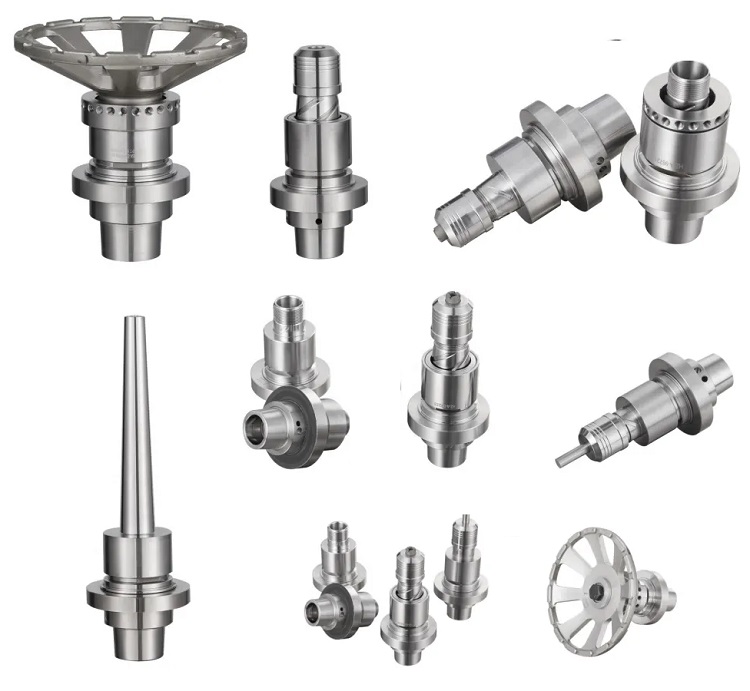

bau kep dao phay HSK

bau kep dao phay HSK

Các loại bầu kẹp HSK :

  • Loại A: HSK40A – HSK50A – HSK63A – HSK100A – HSK125A : thường dùng gia công phay hoạt động tốc độ cao.

Loại E: HSK25E – HSK32E – HSK40E – HSK50E: thường dùng trong gia công trên máy phay CNC độ chính xác cao. Máy phay CNC siêu âm do CNC-VINA cung cấp là loại máy phay CNC tốc độ cao với tốc độ trục chính lên tới 30,000-40,000 vòng/phút, chuẩn kẹp dao chủ yếu được sử dụng là chuẩn HSK(HSK-32E, HSK-40E).

  • Loại F: HSK63F. dùng trong gia công phay độ cứng cao
  • Loại T: HSK63T – HSK100T :thường dùng trong gia công phay 5 trục.

Nhà cung cấp máy phay CNC siêu âm của chúng tôi đã và đang chú trọng nghiên cứu, cải tiến và cung cấp tới các đơn vị gia công phay CNC sản phẩm bầu kẹp dao và các loại dụng cụ cắt PCD carbide ứng dụng công nghệ gia công CNC bằng siêu âm.

Chúng tôi cung cấp tới khách hàng các loại bầu kẹp dao cho các ứng dụng gia công khác nhau với các tên gọi phân loại theo cấu tạo, nguyên lý kẹp, công dụng của bầu cặp:

Bầu kẹp dao với hệ thống tiếp xúc kép(BBT; HSK-A, HSK-E, HSK-F, HSK-T):

Bầu kẹp dao phay CNC tốc độ cao, bầu kẹp nhiệt, Bầu kẹp taro ren, bầu kẹp mũi khoan, (BBT, HSK, CAPTO).

Bầu kẹp collet(BT, HSK, CAPTO)

Bầu kẹp dao phay cho máy phay CNC(BT, BBT, HSK, CAPTO)

Bầu kẹp khóa ngang cho gia công khuôn(BBT, HSK)

Các loại bầu kẹp dao trên máy phay CNC siêu âm CNC-VINA cung cấp cho khách hàng

Lợi ích khi sử dụng bầu kẹp dao cho gia công phay CNC bằng siêu âm:

  • Reduced machining resistance/ bầu cặp dao siêu âm giúp giảm trở lực trong quá trình gia công.
  • Lower cutting force/ lực cắt nhỏ hơn so với bầu kẹp trên máy gia công truyền thống.
  • Less heat production/ ít sinh nhiệt trong quá trình gia công.
  • Tool life extension/ kéo dài tuổi thọ của dao cụ, dụng cụ cắt.
  • Higher precision and better surface quality/ bầu cặp dao phay và mũi khoan cho gia công siêu âm của chúng tôi giúp đạt độ chính xác và chất lượng bề mặt gia công cao hơn.
  • Higher machining efficiency/ hiệu suất gia công cao hơn.

Các loại bầu kẹp dao, bầu kẹp mũi khoan chúng tôi cung cấp tới khách hàng:

Bầu kẹp HSK series: HSK40E-A, HSK40E-GER16A, HSK40E-TETH Shrink-Fit, HSK32E-PG06 Press-Fit, HSK32E-GER16A, HSK32E-a.

Bầu kẹp dao BT series: BT30-GSK10A, BT30-Teth Shrink-Fit, BT40-GER25A

Bầu kẹp dao chuẩn ISO: ISO25-GER16A, ISO25-GER16.

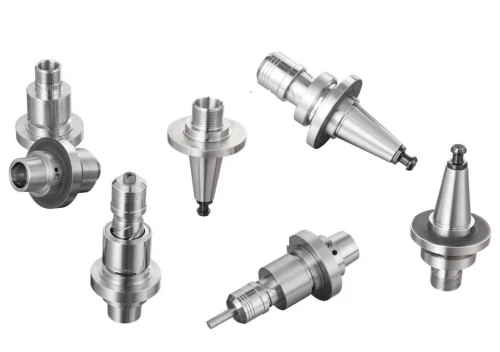

bau-kep-dao-sieu-am-Ultrasonic-Tool-Holder

bau-kep-dao-sieu-am-Ultrasonic-Tool-Holder

Dưới đây là một số mã bầu kẹp dao thông dụng do CNC-VINA cung cấp:

Bầu kẹp dao BT30-GSK10A cho máy gia công siêu âm

Lợi thế của sản phẩm bầu kẹp cho máy gia công siêu âm BT30-GSK10A

Customized ultralsonic high speed nuts and collets which are water proof and dustproof./ Đai ốc và collet kẹp tốc độ cao siêu âm tùy chọn có khả năng chống thấm nước và chống bụi.

Integral stailess steel material to avoid rusting./ Chất liệu thép không gỉ nguyên khối tránh rỉ sét.

Ultrasonic frequency range within 16kHz-40kHz can be customized./ Dải tần số siêu âm trong phạm vi 16kHz-40kHz có thể được tùy chỉnh.

Ultrasonic amplitude A(0-4 µm) can be adjusted by ultrasonic intelli-gent control system./ Biên độ siêu âm A (0-4 µm) có thể được điều chỉnh bằng hệ thống điều khiển intelli-gent siêu âm.

Can be used in high-speed carving and milling machine./ bầu kẹp BT30-GSK10A cho máy gia công siêu âm có thể được sử dụng trong máy khắc và máy phay tốc độ cao.

Thông số kỹ thuật tham khảo

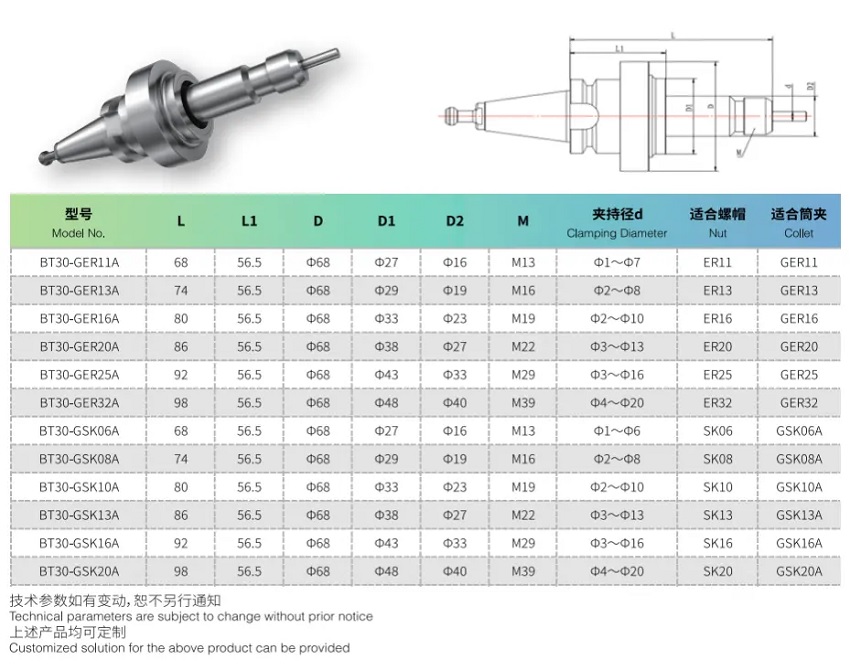

bau kep dao BT30-GSK10A

bau kep dao BT30-GSK10A

Model No L L1 D D1 D2 M Clamping diameter Nut Collet
BT30-GER11A 68 56.5 Ø68 Ø27 Ø16 M13 Ø1~ Ø7 ER11 GER11
BT30-GER13A 74 56.5 Ø68 Ø29 Ø19 M16 Ø2~ Ø8 ER13 GER13
BT30-GER16A 80 56.5 Ø68 Ø33 Ø23 M19 Ø2~ Ø10 ER16 GER16
BT30-GER20A 86 56.5 Ø68 Ø38 Ø27 M22 Ø3~ Ø13 ER20 GER20
BT30-GER25A 92 56.5 Ø68 Ø43 Ø33 M29 Ø3~ Ø16 ER25 GER25
BT30-GER32A 98 56.5 Ø68 Ø48 Ø40 M39 Ø4~ Ø20 ER32 GER32
BT30-GSK06A 68 56.5 Ø68 Ø27 Ø16 M13 Ø1~ Ø6 SK06 GSK06A
BT30-GSK08A 74 56.5 Ø68 Ø29 Ø19 M16 Ø2~ Ø8 SK08 GSK08A
BT30-GSK10A 80 56.5 Ø68 Ø33 Ø23 M19 Ø2~ Ø10 SK10 GSK10A
BT30-GSK13A 86 56.5 Ø68 Ø38 Ø27 M22 Ø3~ Ø13 SK13 GSK13A
BT30-GSK16A 92 56.5 Ø68 Ø43 Ø33 M29 Ø3~ Ø16 SK16 GSK16A
BT30-GSK20A 98 56.5 Ø68 Ø48 Ø40 M39 Ø4~ Ø20 SK20 GSK20A

Product customization-sản phẩm có thể tùy chọn theo yêu cầu

This product is customizable and must be used together with a digital ultrasonic tool holder generator./ Sản phẩm này có thể được tùy chỉnh và phải được sử dụng cùng với bộ phát siêu âm kỹ thuật số cho bầu kẹp dao.

Please contact our customer sevice department before placing an oder to discuss the specific technical parameter, quantity, price and delivery date, ect./ Vui lòng liên hệ với bộ phận dịch vụ khách hàng của chúng tôi trước khi đặt hàng để thảo luận về thông số kỹ thuật cụ thể, số lượng, giá cả và ngày giao hàng, v.v.

Bầu kẹp dao BT30-TETH Shrink-Fit từ thép không gỉ cho gia công bằng siêu âm tốc độ cao.

Thông số kỹ thuật tham khảo

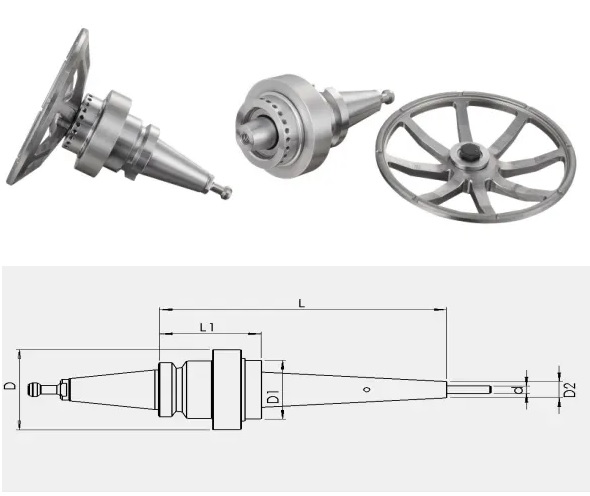

bau kep dao BT30-Teth Shrink-Fit

bau kep dao BT30-Teth Shrink-Fit

Model L(mm) L1(mm) D(mm) D1(mm) D2(mm) Clamping diameter d(mm)/ đường kính kẹp
BT30-TETH-d6 162.3 58.1 64 47 13 6
BT30-TETH-d8 153.6 58.1 64 47 16 8
BT30-TETH-d10 159.3 54.6 64 47 16 10

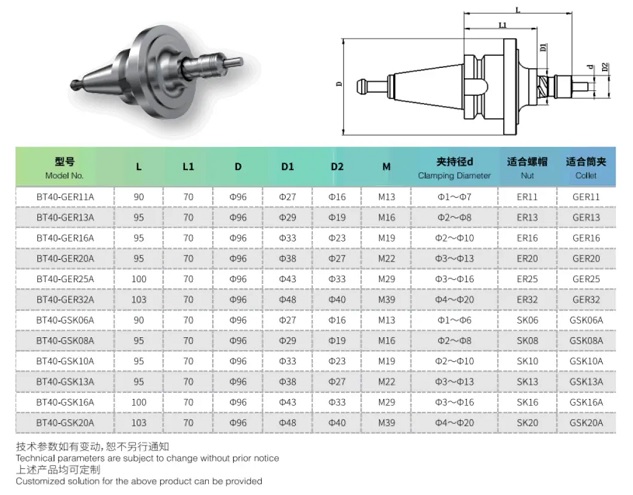

 Bầu kẹp dao BT40-GER25A phi tiêu chuẩn cho gia công bằng siêu âm tốc độ cao.

bau kep dao BT40-GER25A

Thông số kỹ thuật tham khảo

Model No L L1 D D1 D2 M Clamping diameter Nut Collet
BT40-GER11A 90 70 Ø96 Ø27 Ø16 M13 Ø1~ Ø7 ER11 GER11
BT40-GER13A 95 70 Ø96 Ø29 Ø19 M16 Ø2~ Ø8 ER13 GER13
BT40-GER16A 95 70 Ø96 Ø33 Ø23 M19 Ø2~ Ø10 ER16 GER16
BT40-GER20A 95 70 Ø96 Ø38 Ø27 M22 Ø3~ Ø13 ER20 GER20
BT40-GER25A 100 70 Ø96 Ø43 Ø33 M29 Ø3~ Ø16 ER25 GER25
BT40-GER32A 103 70 Ø96 Ø48 Ø40 M39 Ø4~ Ø20 ER32 GER32
BT40-GSK06A 90 70 Ø96 Ø27 Ø16 M13 Ø1~ Ø6 SK06 GSK06A
BT40-GSK08A 95 70 Ø96 Ø29 Ø19 M16 Ø2~ Ø8 SK08 GSK08A
BT40-GSK10A 95 70 Ø96 Ø33 Ø23 M19 Ø2~ Ø10 SK10 GSK10A
BT40-GSK13A 95 70 Ø96 Ø38 Ø27 M22 Ø3~ Ø13 SK13 GSK13A
BT40-GSK16A 100 70 Ø96 Ø43 Ø33 M29 Ø3~ Ø16 SK16 GSK16A
BT40-GSK20A 103 70 Ø96 Ø48 Ø40 M39 Ø4~ Ø20 SK20 GSK20A

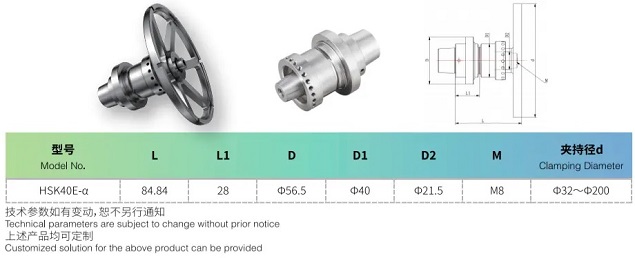

Bầu kẹp dao HSK40E-A độ chính xác cao cho gia công bằng siêu âm tần số 16kHz-40kHz

Thông số kỹ thuật tham khảo



bau kep dao HSK 40E-A

bau kep dao HSK 40E-A

Model No L L1 D D1 D2 M Clamping diameter /đường kính kẹp
HSK40E-a 84.84 28 Ø56.5 Ø40 Ø21.5 M8 Ø32~  Ø200

Bầu kẹp dao HSK40E-GER16A độ chính xác cao cho gia công bằng siêu âm tốc độ cao

Thông số kỹ thuật tham khảo

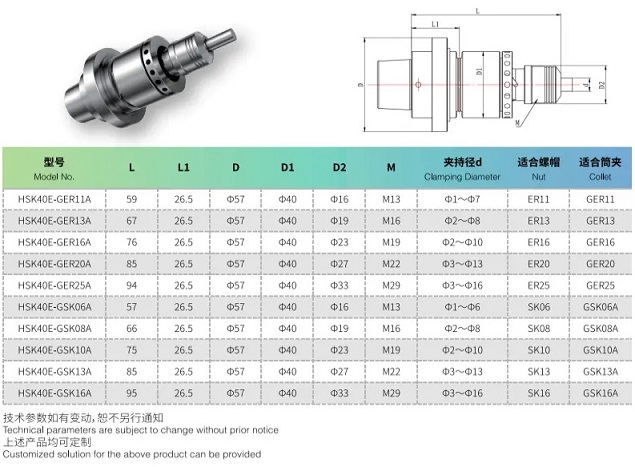

bau kep dao HSK40E-GER16

bau kep dao HSK40E-GER16



Model No L L1 D D1 D2 M Clamping diameter Nut Collet
HSK40E-GER11A 59 26.5 Ø57 Ø40 Ø16 M13 Ø1~ Ø7 ER11 GER11
HSK40E-GER13A 67 26.5 Ø57 Ø40 Ø19 M16 Ø2~ Ø8 ER13 GER13
HSK40E-GER16A 76 26.5 Ø57 Ø40 Ø23 M19 Ø2~ Ø10 ER16 GER16
HSK40E-GER20A 85 26.5 Ø57 Ø40 Ø27 M22 Ø3~ Ø13 ER20 GER20
HSK40E-GER25A 94 26.5 Ø57 Ø40 Ø33 M29 Ø3~ Ø16 ER25 GER25
HSK40E-GSK06A 57 26.5 Ø57 Ø40 Ø16 M13 Ø1~ Ø6 SK06 GSK06A
HSK40E-GSK08A 66 26.5 Ø57 Ø40 Ø19 M16 Ø2~ Ø8 SK08 GSK08A
HSK40E-GSK10A 75 26.5 Ø57 Ø40 Ø23 M19 Ø2~ Ø10 SK10 GSK10A
HSK40E-GSK13A 85 26.5 Ø57 Ø40 Ø27 M22 Ø3~ Ø13 SK13 GSK13A
HSK40E-GSK16A 95 26.5 Ø57 Ø40 Ø33 M29 Ø3~ Ø16 SK16 GSK16A

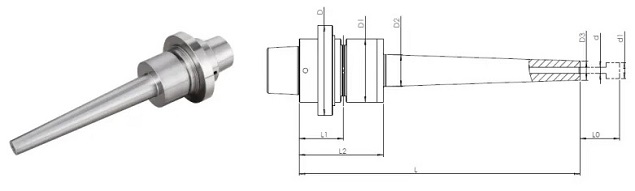

Bầu kẹp dao HSK40E-TETH Shrink-fit gia công siêu âm độ chính xác cao.

Thông số kỹ thuật tham khảo

bau kep dao HSK40E-TETH Shrink-Fit

bau kep dao HSK40E-TETH Shrink-Fit

Model HSK40E-Shrink-Fit
L 177
L1 28
L2 35
L0 5~20
D 56.5
D1 40
D2 20
D3 12
d 2~8
d1 0~15

Bầu kẹp dao HSK32E-PG06, bầu kẹp nhiệt cho gia công phay khắc tốc độ cao

Thông số kỹ thuật tham khảo

Model L L1 D D1 D2 M d
HSK32E-PG06 70 26.5 Ø46.65 Ø32 Ø20 / Ø1  ~ Ø8


bau kep dao phay HSK32E-PG06 Press-Fit

Đặc điểm nổi bật của bầu cặp dao HSK32E-PG06

  1. It adopts thermal cold-pressed structure with no clamp or nut which is more conductive to ultrasonic conduction/ bầu cặp siêu âm HSK32E-PG06 sử dụng cấu trúc ép lạnh nhiệt; không dùng kẹp, đai ốc, phù hợp với nguồn siêu âm.
  2. With an integral structure, it has better dynamic balance and higher accuracy/ với cấu trúc tích hợp, nó có khả năng cân bằng động tốt hơn và độ chính xác cao hơn.
  3. Its smooth surface can reduce wind resistance and noise/ bề mặt nhẵn của nó có thể giảm sức cản và tiếng ồn.
  4. Wholly made of stainless steel, it can avoid rusting/ cấu tạo từ thép không gỉ giúp bề mặt luôn đảm bảo, không bị han gỉ.
  5. It can be used in a high-speed engraving and milling machine/ bầu cặp HSK32E-PG06 có thể được sử dụng trong máy khắc và máy phay tốc độ cao.
  6. Its ultrasonic frequency range is customizable within 16kHz~40kHz/ dải tần số siêu âm của nó có thể tùy chỉnh trong khoảng 16kHz ~ 40kHz.
  7. Its ultrasonic amplitude A can be adjusted by the power generaor within/ biên độ siêu âm A của bầu cặp có thể được điều chỉnh bởi công suất phát bên trong.

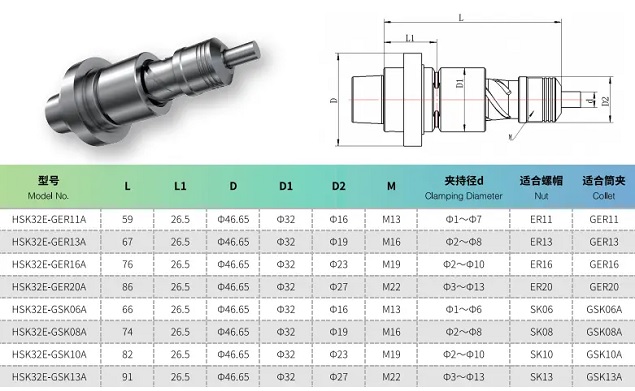

Bầu kẹp dao HSK32E-GER16A

Thông số kỹ thuật tham khảo

bau kep dao HSK32E-GER16A

bau kep dao HSK32E-GER16A



Model No L L1 D D1 D2 M Clamping diameter Nut Collet
HSK32E-GER11A 59 26.5 Ø46.65 Ø32 Ø16 M13 Ø1~ Ø7 ER11 GER11
HSK32E-GER13A 67 26.5 Ø46.65 Ø32 Ø19 M16 Ø2~ Ø8 ER13 GER13
HSK32E-GER16A 76 26.5 Ø46.65 Ø32 Ø23 M19 Ø2~ Ø10 ER16 GER16
HSK32E-GER20A 86 26.5 Ø46.65 Ø32 Ø27 M22 Ø3~ Ø13 ER20 GER20
HSK32E-GSK06A 66 26.5 Ø46.65 Ø32 Ø16 M13 Ø1~ Ø6 SK06 GSK06A
HSK32E-GSK08A 74 26.5 Ø46.65 Ø32 Ø19 M16 Ø2~ Ø8 SK08 GSK08A
HSK32E-GSK10A 82 26.5 Ø46.65 Ø32 Ø23 M19 Ø2~ Ø10 SK10 GSK10A
HSK32E-GSK13A 91 26.5 Ø46.65 Ø32 Ø27 M22 Ø3~ Ø13 SK13 GSK13A

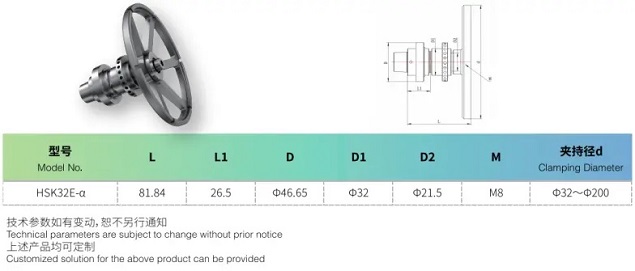

Bầu cặp dao HSK32E-a vật liệu thép không gỉ cho gia công phay CNC siêu âm

bau kep dao HSK32E-a

bau kep dao HSK32E-a

Model L L1 D D1 D2 M d
HSK32E-a 81.84 26.5 Ø46.65 Ø32 Ø21.5 M8 Ø32  ~ Ø200

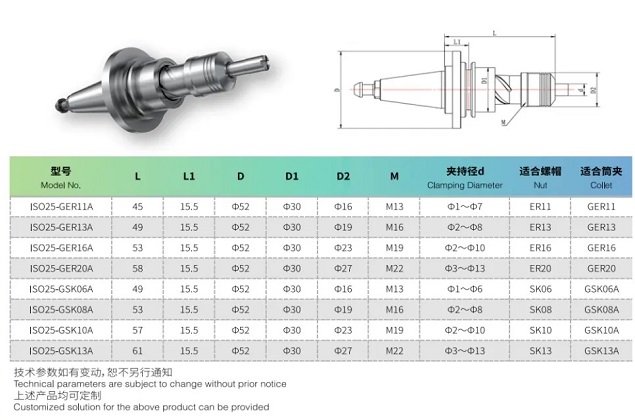

Bầu cặp dao ISO25-GER16A chuẩn ISO tiêu thụ năng lượng thấp, tuổi thọ dài lâu

Thông số kỹ thuật tham khảo

bau kep dao ISO25-GER16A

bau kep dao ISO25-GER16A

Model No L L1 D D1 D2 M Clamping diameter Nut Collet
ISO25-GER11A 45 15.5 Ø52 Ø30 Ø16 M13 Ø1~ Ø7 ER11 GER11
ISO25-GER13A 49 15.5 Ø52 Ø30 Ø19 M16 Ø2~ Ø8 ER13 GER13
ISO25-GER16A 53 15.5 Ø52 Ø30 Ø23 M19 Ø2~ Ø10 ER16 GER16
ISO25-GER20A 58 15.5 Ø52 Ø30 Ø27 M22 Ø3~ Ø13 ER20 GER20
ISO25-GSK06A 49 15.5 Ø52 Ø30 Ø16 M13 Ø1~ Ø6 SK06 GSK06A
ISO25-GSK08A 53 15.5 Ø52 Ø30 Ø19 M16 Ø2~ Ø8 SK08 GSK08A
ISO25-GSK10A 57 15.5 Ø52 Ø30 Ø23 M19 Ø2~ Ø10 SK10 GSK10A
ISO25-GSK13A 61 15.5 Ø52 Ø30 Ø27 M22 Ø3~ Ø13 SK13 GSK13A

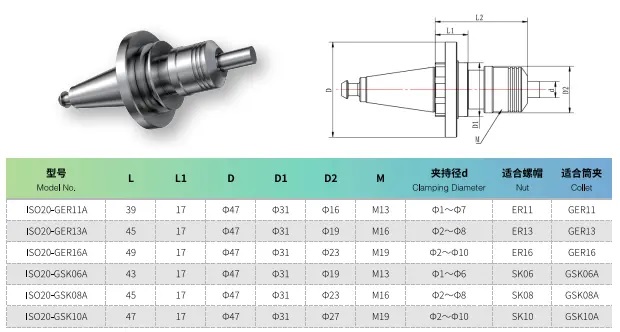

Bầu cặp dao chuẩn ISO25-GER16

Thông số kỹ thuật tham khảo

bau kep dao ISSO20-GER16

bau kep dao ISSO20-GER16

Model No L L1 D D1 D2 M Clamping diameter Nut Collet
ISO20-GER11A 39 17 Ø47 Ø31 Ø16 M13 Ø1~ Ø7 ER11 GER11
ISO20-GER13A 45 17 Ø47 Ø31 Ø19 M16 Ø2~ Ø8 ER13 GER13
ISO20-GER16A 49 17 Ø47 Ø31 Ø23 M19 Ø2~ Ø10 ER16 GER16
ISO20-GSK06A 43 17 Ø47 Ø31 Ø19 M13 Ø1~ Ø6 SK06 GSK06A
ISO20-GSK08A 45 17 Ø47 Ø31 Ø23 M16 Ø2~ Ø8 SK08 GSK08A
ISO20-GSK10A 47 17 Ø47 Ø31 Ø27 M19 Ø2~ Ø10 SK10 GSK10A

CNC-VINA là nhà phân phối chính thức sản phẩm máy phay CNC siêu âm hàng đầu Trung Quốc tại Việt Nam. Chúng tôi cung cấp tới khách hàng dịch vụ lắp đặt, đào tạo vận hành, bảo hành và bảo trì bảo dưỡng chuyên nghiệp. Và bầu kẹp dao, dao phay, mũi khoan, dụng cụ cắt PCD carbide cùng thương hiệu được thiết kế và chế tạo nhằm khai thác tối đa khả năng gia công trên các trung tâm gia công CNC bằng siêu âm.

Khách hàng quan tâm và có nhu cầu mua máy phay CNC siêu âm, bầu kẹp dao, dao cụ giá tốt vui lòng liên hệ với CNC-VINA để được hỗ trợ:
