Dao phay siêu cứng PCD carbide

Dao phay siêu cứng PCD carbide

CNC-VINA cung cấp dao phay siêu cứng cho các ứng dụng gia công bán tinh, gia công tinh vật liệu giòn với me cắt hoa văn, chiều dày me cắt tới 0.01mm từ vật liệu carbide(thân dao) PCD(me cắt).

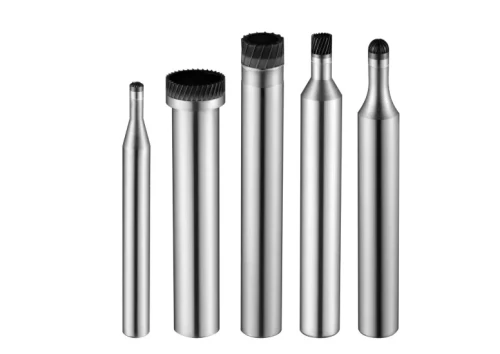

Các loại dao siêu cứng:

Dao phay ngón-Solid PCD Micro-Edge Flat End Mill

Dao phay cầu-Solid PCD Micro-Edge Ball End Mill

Dao phay trụ cầu vát góc-Solid PCD Micro-Edge Ball End Mill with Corner Radius

Dao phay trụ bo-Solid PCD Micro-Edge Bull Nose End Mills

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

Liên hệ: +84.915 74 4664 / +84.915 74 0880 Fax: +84.24.37805007

Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn

Mô tả sản phẩm

Dao phay ngón phẳng-Solid PCD Micro-Edge Flat End Mill

Ưu điểm vượt trội của dao siêu cứng Solid PCD Micro-Edge Flat End Mill

Với thiết kế và công nghệ chế tạo đặc biệt, chúng tôi cung cấp tới khách hàng những dụng cụ cắt gọt: dao phay ngón, mũi khoan, mũi taro, mảnh chip gia công,…từ vật liệu PCD(lưỡi cắt-me cắt) và thân dao từ carbide. Dụng cụ cắt gọt kim loại và phi kim loại tuyệt vời cho gia công CNC trên máy gia công CNC thông thường cũng như máy phay CNC siêu âm.

Mainly used to machine hard and brittle materials such as graphite, sapphire, glass and etc./ dao phay ngón carbide PCD nguyên khối sử dụng chủ yếu cho gia công CNC vật liệu cứng, giòn như điện cực than chì, graphite, thạch anh, kính,…

Ideally suited for roughing of raw workpieces, finishing of flat surfaces and contours/Phù hợp lý tưởng để gia công thô các phôi thô, hoàn thiện bề mặt phẳng và đường viền. contour biên dạng trên sản phẩm.

Excellent rigidity and sharpness ensured by unique multi-flutes with width as low as 0.01mm/ Độ cứng và độ sắc nét tuyệt vời được đảm bảo bởi nhiều lưỡi cắt độc đáo với chiều rộng me cắt tới 0,01mm.

Improved tool life guaranteed by high strength solid PCD flutes/ Cải thiện tuổi thọ của dụng cụ cắt gọt được đảm bảo bằng các loại lưỡi từ vật liệu PCD có độ cứng và độ bền cao.

Excellent chip removal performance for hard and brittle material machining/ Hiệu suất loại bỏ vật liệu, phoi tuyệt vời cho gia công vật liệu cứng và giòn trên các phôi từ graphite, thủy tinh, than chì, thạch anh, hợp kim…

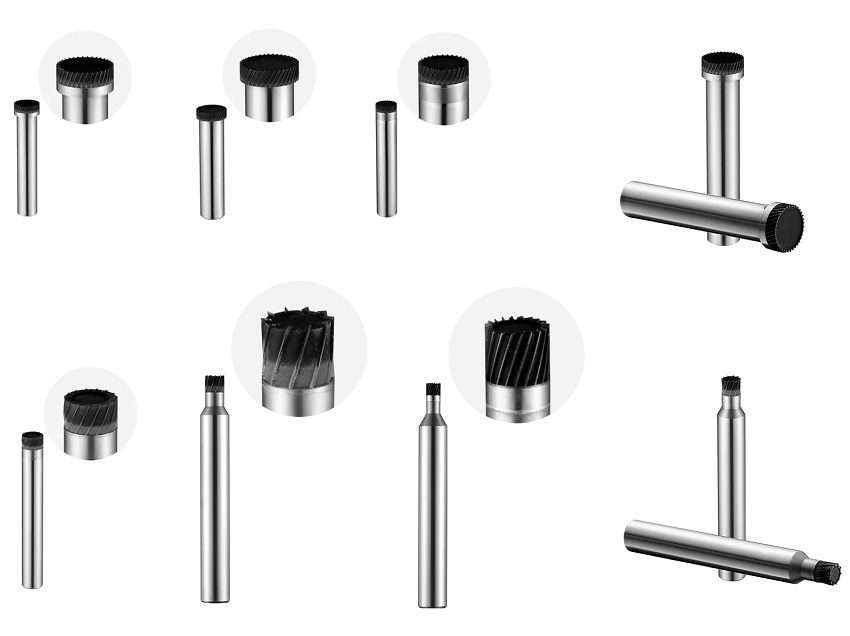

dao sieu cung PCD carbide

dao sieu cung PCD carbide

Các mã dao phay ngón phẳng siêu cứng

Chúng tôi cung cấp các loại dao phay ngón phẳng đường kính D12, D10, D8, D6, D4, D3 với tối đa 36 me cắt. Thân dao từ vật liệu carbide, me cắt từ vật liệu PCD solid cho ứng dụng gia công vật liệu cứng.

Product Name-sản phẩm Flat End Mill-dao phay ngón phẳng
Items-Mã dao D10x2.5x45L xD8-36F D12x2.5x45L xD10-40F D8x2.5x45L xD8-30F D6x2.5x45L xD6-15F D4x2.5x45L xD6-10F D3x2.5x45L



xD6-20F

Overall Length (mm) -chiều dài dao 45 45 45 45 45 45
Flute Length (mm) -chiều dài lưỡi cắt 2.5 2.5 2.5 2.5 2.5 2.5
Diameter(mm)-đường kính 10 12 8 6 4 3
Shank Diameter (mm) -đường kính thân dao 8 10 8 6 6 6
No. of Flutes -số lưỡi cắt, me cắt 36 40 30 15 10 20
Flute Material -vật liệu lưỡi cắt Solid PCD
Body Material-vật liệu thân dao Carbide
Net Weight (kg)-trọng lượng 0.033 0.048 0.031 0.018 0.016 0.016

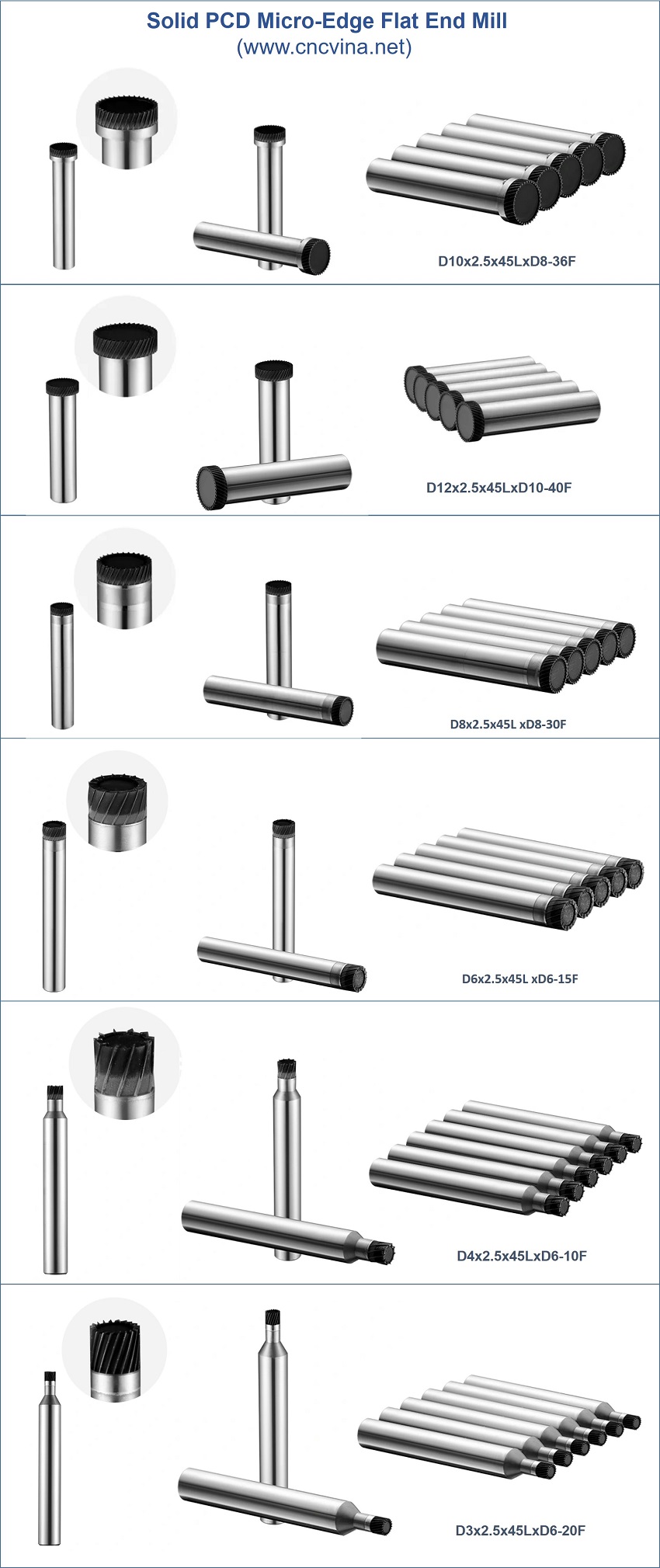

dao phay sieu cung Solid PCD Micro-Edge Flat End Mill

dao phay sieu cung Solid PCD Micro-Edge Flat End Mill

Dao phay cầu Solid PCD Micro-Edge Ball End Mill (dao phay ngón bo góc cầu)

Ưu điểm vượt trồi của dao phay cầu siêu cứng Solid PCD Micro-Edge Ball End Mill

Specially designed for graphite machining/ Dao phay cầu PCD carbide được thiết kế đặc biệt để gia công than chì.

Ideally suited for semi-finishing and finishing of curved surfaces/ Thích hợp lý tưởng cho gia công bán tinh và gia công tinh các bề mặt cong.

Excellent rigidity and sharpness ensured by engineered flutes with width as low as 0.01mm/ Độ cứng và độ sắc nét tuyệt vời được đảm bảo bởi các lưỡi cắt được chế tạo với chiều rộng thấp tới 0,01m.

200% tool life vs diamond-coated tool guaranteed by high wear resistant solid PCD flutes/ Tuổi thọ dụng cụ cắt gọt tăng 200% so với công cụ được tráng kim cương được đảm bảo bởi các lưỡi cắt từ vật liệu PCD nguyên khối với khả năng chống mài mòn cao.

Optimal material removal rate with patented flute design/ Tỷ lệ loại bỏ vật liệu tối ưu với thiết kế lưỡi cắt được cấp bằng sáng chế.

Enhanced workpiece cosmetics/ Thẩm mỹ của dụng cụ cắt gọt được nâng cao với bề mặt sáng bóng.

Excellent chip emission/ Khả năng thoát chip trong quá trình gia công tuyệt vời đảm bảo hiệu suất cắt và chất lượng gia công.

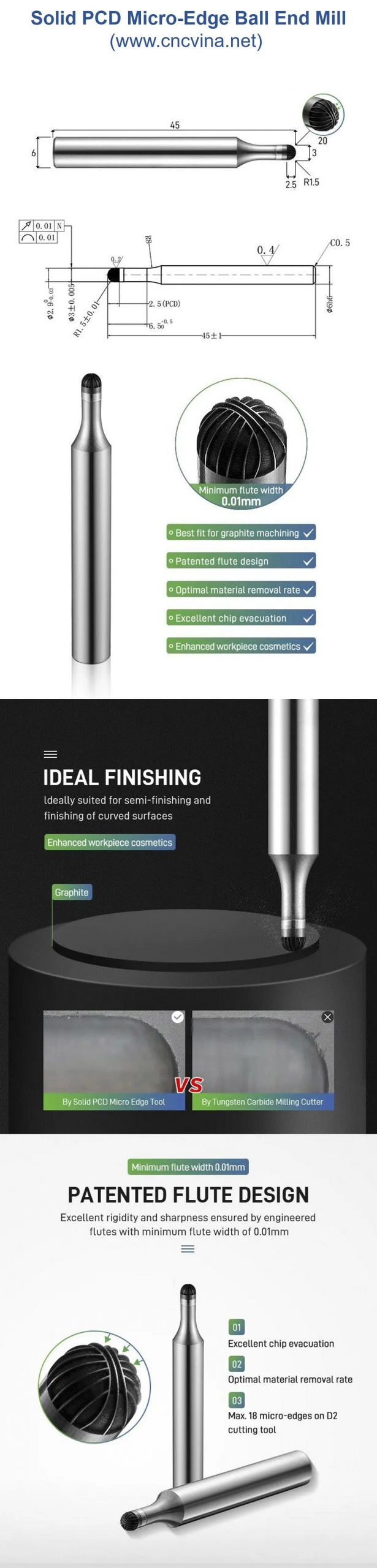

dao phay sieu cung dao phay cau-Ball end mill

dao phay sieu cung dao phay cau-Ball end mill

Các mã dao phay cầu bo góc siêu cứng

Các loại dao phay cầu D1, D2, D3, D4 lên tới 20 me cắt/dao cho ứng dụng gia công hoàn thiện bề mặt cong và các rãnh rất nhỏ. Dao phay cầu siêu cứng của chúng tôi có me cắt được thiết kế dạng hoa văn họa tiết tối ưu lực cắt và hiệu suất loại bỏ vật liệu, thoát phoi. Đặc biệt: me cắt có chiều rộng có thể đạt tới 0.01mm và được bo góc 18 micromet trên dao D2.

Product Name-sản phẩm Ball End Mill-dao phay cầu
Items-Mã dao D1xR0.5×1.2x40LxD4-8F D2xR1x1.2x40LxD4-18F D4xR2x2.5×6.5x45LxD6-24F D3xR1.5×2.5×6.5x45LxD6-20F
Overall Length (mm) -chiều dài dao 40 40 45 45
Flute Length (mm) -chiều dài lưỡi cắt 1.2 1.2 2.5 2.5
Diameter (mm) -đường kính 1 2 4 3
Tip Radius (mm)-bán kính lưỡi cắt 0.5 1 2 1.5
Shank Diameter (mm) -đường kính thân dao 4 4 6 6
No. of Flutes -số lưỡi cắt 8 18 24 20
Flute Material -vật liệu lưỡi cắt Solid PCD
Body Material-vật liệu thân dao Carbide
Net Weight (kg)-trọng lượng 0.006 0.006 0.016 0.015

Dao phay siêu cứng, dao phay ngón bo góc -Solid PCD Micro-Edge Ball End Mill with Corner Radius

Các mã dao phay ngón bo góc cầu siêu cứng

Dao phay ngón cầu bo góc D2, D4, D6 trang bị tới 16 me cắt cho gia công các bề mặt bán tính và gia công tinh với chất lượng tốt nhất.

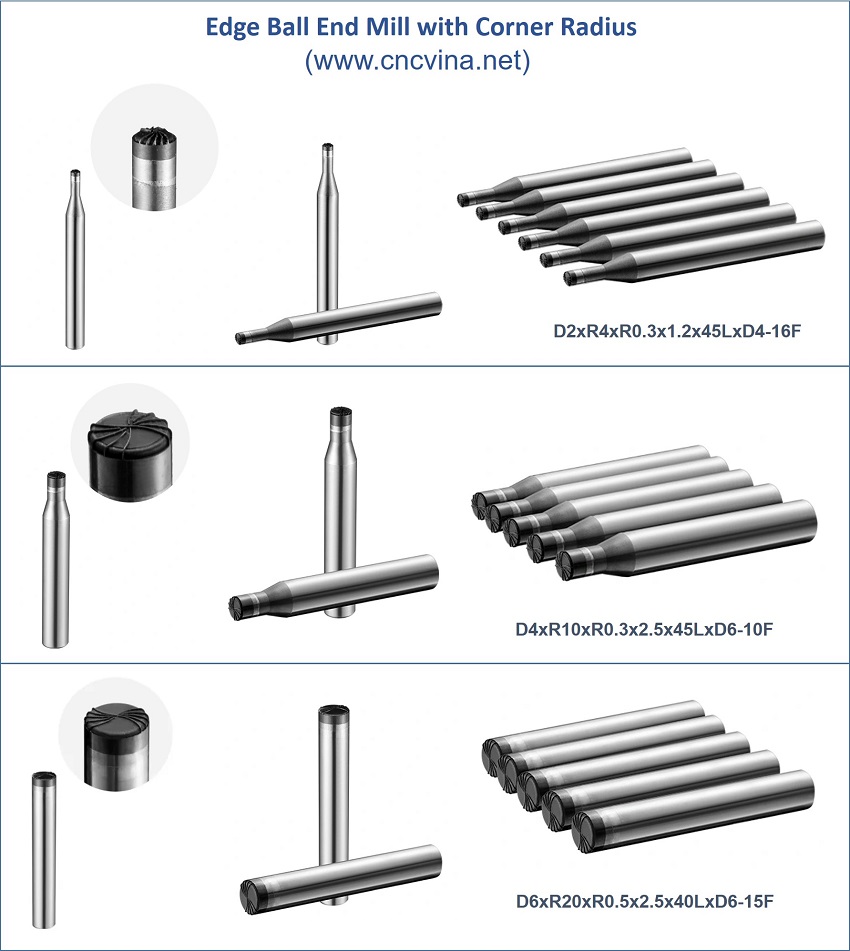

Dao phay cau bo canh Edge Ball End Mill with Corner Radius

Dao phay cau bo canh Edge Ball End Mill with Corner Radius

Product Name-sản phẩm Solid PCD Micro-Edge Ball End Mill with Corner Radius- Dao phay ngón bo góc cầu
Items-Mã dao D2xR4xR0.3×1.2x45LxD4-16F D4xR10xR0.3×2.5x45LxD6-10F D6xR20xR0.5×2.5x40LxD6-15F
Overall Length (mm) -chiều dài dao 45 45 40
Flute Length (mm) -chiều dài lưỡi cắt 1.2 2.5 2.5
Diameter (mm) -đường kính 2 4 6
Shank Diameter (mm) -đường kính thân dao 4/0.3 10/0.3 20/0.5
No. of Flutes -số lưỡi cắt 4 6 6
Flute Material -vật liệu lưỡi cắt Solid PCD
Body Material-vật liệu thân dao Carbide
Net Weight (kg)-trọng lượng 0.006 0.014 0.016

Dao phay trụ bo – Solid PCD Micro-Edge Bull Nose End Mills

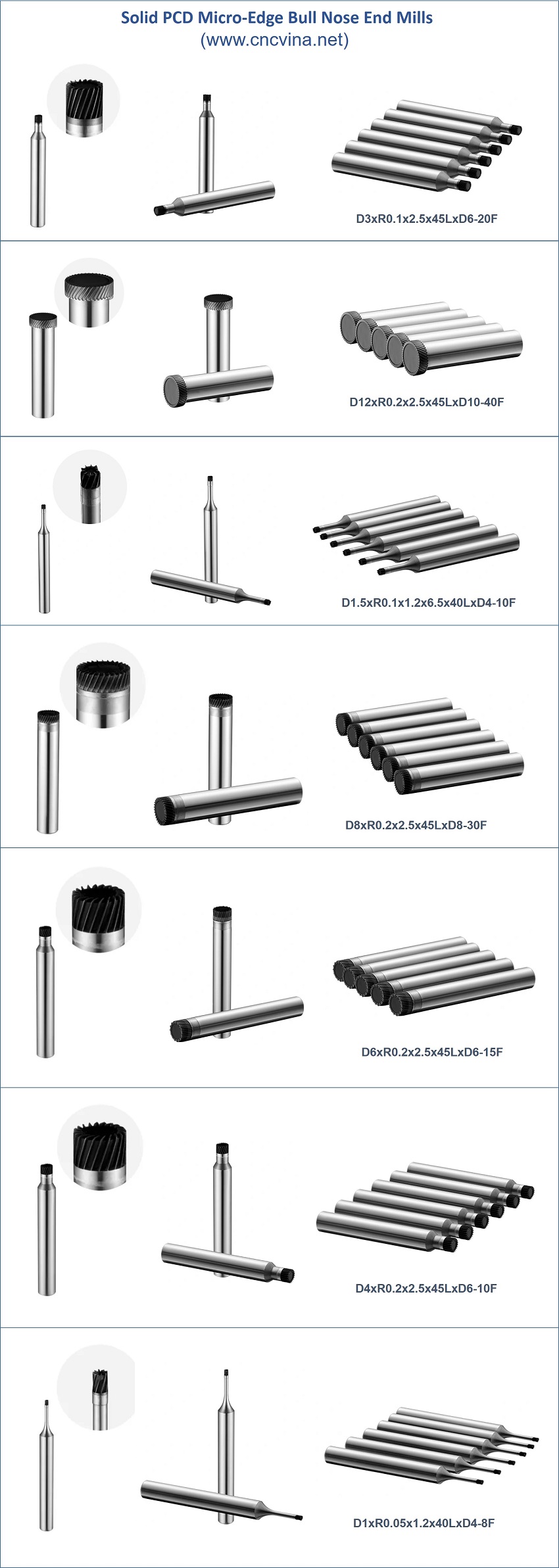

dao phay tru bo bull nose

Product Name-sản phẩm Dao phay trụ bo-Corner Radius End Mill
Items-Mã dao D3xR0.1×2.5



x45LxD6-20F

D12xR0.2×2.5



x45LxD10-40F

D1.5xR0.1×1.2×6.5



x40LxD4-10F

D8xR0.2×2.5



x45LxD8-30F

D6xR0.2×2.5



x45LxD6-15F

D4xR0.2×2.5



x45LxD6-10F

D1xR0.05×1.2



x40LxD4-8F

Overall Length (mm) -chiều dài dao 45 45 40 45 45 45 40
Flute Length (mm) -chiều dài lưỡi cắt 2.5 2.5 1.2 2.5 2.5 2.5 1.2
Diameter (mm) -đường kính 3 12 1.5 8 6 4 1
Coner Radius (mm)-bán kính góc 0.1 0.2 0.1 0.2 0.2 0.2 0.05
Shank Diameter (mm) -đường kính thân dao 6 10 4 8 6 6 4
No. of Flutes -số lưỡi cắt 20 40 10 30 15 10 8
Flute Material -vật liệu lưỡi cắt Solid PCD
Body Material-vật liệu thân dao Carbide
Net Weight (kg)-trọng lượng 0.016 0.049 0.006 0.032 0.017 0.016 0.006

CNC-VINA là nhà phân phối chính thức sản phẩm máy phay CNC siêu âm hàng đầu Trung Quốc tại Việt Nam. Chúng tôi cung cấp tới khách hàng dịch vụ lắp đặt, đào tạo vận hành, bảo hành và bảo trì bảo dưỡng chuyên nghiệp. Và bầu kẹp dao, dao phay, mũi khoan, dụng cụ cắt gọt PCD carbide cùng thương hiệu được thiết kế và chế tạo nhằm khai thác tối đa khả năng gia công trên các trung tâm gia công CNC bằng siêu âm.

Khách hàng quan tâm và có nhu cầu mua máy phay CNC siêu âm, bầu kẹp dao, dao cắt gọt giá tốt vui lòng liên hệ với CNC-VINA để được hỗ trợ:
