Bầu kẹp dao chính xác cao

Bầu kẹp dao chính xác cao

Bầu kẹp dao chính xác cao cho gia công trên máy CNC siêu âm với tốc độ trục chính lên tới 40,000 vòng/phút chuẩn BT, BBT, HSK, ISO, CAPTO

Bầu cặp dao phay, mũi khoan được chế tạo từ vật liệu thép không gỉ với kết cấu thép hợp kim cứng vững cao, chống gỉ, chống mòn.

Gia công tốc độ cao và không ồn được đảm bảo bởi đai ốc, vít rút cân bằng

Lực kẹp bằng 250% so với hệ thống mâm cặp thông thường được đảm bảo bởi ren rãnh chữ T

Độ chính xác của bầu cặp dao ≤2μm, độ chính xác run out ≤5μm

CÔNG TY CỔ PHẦN ỨNG DỤNG CÔNG NGHỆ & CNC VIỆT NAM

Liên hệ: 0916639355 / 0915 74 4664

Email: Sales01@cncvina.com.vn / Sales02@cncvina.com.vn

Mô tả sản phẩm

Ưu điểm của bầu kẹp dao chính xác cao do CNC-VINA cung cấp

Bầu cặp dao chính xác được sử dụng đem lại hiệu quả tối đa cho gia công tốc độ cao. Đặc biệt trên các máy phay CNC siêu âm của chúng tôi với tốc độ gia công tới 40,000 vòng/phút.

Bầu cặp dao phay, mũi khoan được chế tạo từ vật liệu thép không gỉ với kết cấu thép hợp kim cứng vững cao, chống gỉ, chống mòn.

Gia công tốc độ cao và không ồn được đảm bảo bởi đai ốc, vít rút cân bằng

Lực kẹp bằng 250% so với hệ thống mâm cặp thông thường được đảm bảo bởi ren rãnh chữ T

Độ chính xác của bầu cặp dao ≤2μm, độ chính xác run out ≤5μm

Cân bằng động thành G2.5 ở 30,000 vòng / phút (U≤0.3gmm)

Tính đối xứng được đảm bảo bởi các rãnh được phay mịn

Dung sai côn: AT2



MỤC LỤC NỘI DUNG / CONTENTS



Các model bầu kẹp dao chính xác cao phổ biến

Bầu kẹp dao chính xác cao cho ứng dụng gia công phay cnc, khoan CNC trên máy gia công được CNC-VINA cung cấp tới khách hàng theo chuẩn BT, BBT, HSK, ISO, CAPTO với các mã:

Bầu kẹp dao HSK chính xác cao- HSK high precision tool holders

HSK32E-SK10-50, HSK50A-GER25-70, HSK40E-ER20-75MS, HSK40E-ER20-50MS, HSK50E-GER25-75, HSK32E-SK10-43, HSK50E-GER32-75, HSK32E-ER20-43MS, HSK50E-GER20-75, HSK40E-ER20-70, HSK50E-GSK10-80, HSK50A-GER20-75, HSK32E-ER16-70MS, HSK32E-ER16-95MS, HSK-A40-SK10-105, HSK32E-GSK10, HSK63A-GSK13-75, HSK32E-ER20-50, HSK50A-GER25-90, HSK63F-GER32-80, HSK32E-ER25, HSK32E-ER16-60, HSK32E-ER20-60MS, HSK32E-SK06, HSK63A-GER25-100, HSK40E-ER16-70, HSK25E-GSK06-38, HSK40E-ER16-60L-6.0, HSK32E-ER16-050MSP, HSK50A-GSK10-80, HSK50A-GER32-75, HSK63A-GER40-80, HSK63A-GER40-100, HSK63A-SHR10-85, HSK63A-GER20-100, HSK63A-GER20-70, HSK32E-SK06-43, HSK40E-SHR04S-65, HSK50A-SHR6S-90, HSK40-FMB27-60, HSK50E-D32-250, HSK32E-PM11.2-52, HSK50A-MTA2-60, HSK100A-GER40-150, HSK80A-GER32-120, HSK80A-GER32-120, HSK32E-ER16-43MS, HSK32E-ER16-43MS, HSK40E-D32-200, HSK63A-GER32-100, HSK63F-GSK20-90, HSK63A-GSK13-90, HSK63A-GER32-70, HSK63A-GER25-70.

Bầu kẹp dao chính xác cao BT series –BT high precision tool holders

BT30-SK10-80, BT30-GER16-90, BT30-GER16-100 BT30-GER32-70, BT30-GER25-70, BT40-GER32-100, BT40-GER20-70, BT40-GSK13-75, BT30-SK10-60, BT30-SK16-75, BT30-GER20-70, BT30-GER16-70, BT30-D32-250, BT30-GSK16-90, BT40-ER25-100, BT30-GER20-100, BT30-SK13-90, BT40-GER32-75, BT30-GER32-100, BT40-ER32-70, BT40-GER25-100, BT40-GSK16-90, BT40-GSK16-75, BT40-GER20-100, BT40-GER20-100, BT30-GSK16-60, BT30-GSK13-60, BT40-D40-300, BT40-GER25-75, BT30-SK06-90, BT40-GER25-150, BT40-GER32-150, BT40-GSK13-90, BT30-SHR6S-90, BT40-SHR6S-90.

Bầu kẹp dao chính xác cao- ISO high precision tool holders

ISO20-ER16-35MS-058, ISO10-ER11-25, ISO20-ER16-040MS, ISO25-ER20-40, ISO25-GSK10-60, ISO30-ER32-60, ISO20-ER20-40, ISO25-SK10-35, ISO25-SK10-35, ISO20-ER16-40, ISO25-ER20-35MS, ISO25-ER20-35MS, ISO20-SK10-35, ISO20-SHR4S-45&50, ISO20-D20-75, ISO25-SK10, ISO20-ER16-35MS-038, ISO25-D20-75, ISO25-PM11.2-19.5, ISO20-ER16-70MS, ISO20-ER20-35MS.

Bầu kẹp dao chính xác cao BBT series– BBT high precision tool holders

 BBT30-ER25-100; BBT30-ER20-70, BBT30-ER20-100, BBT40-HER25-55, BBT30-ER25-70.

Bầu kẹp dao chính xác cao CAPTO series – CAPTO high precision tool holders

 PSC40-SK06-75

Khách hàng vui lòng liên hệ để biết thông số kỹ thuật của từng mã bầu kẹp ở trên.

Dưới đây là một số mã bầu kẹp dao chuẩn BT, BBT, HSK, ISO, CAPTO

High Precision BBT30 ER25 CNC Collet Chuck Milling Machine Tool Holder

Bầu kẹp dao chính xác cao BBT30 ER25, đầu kẹp lò xo cho gia công phay CNC

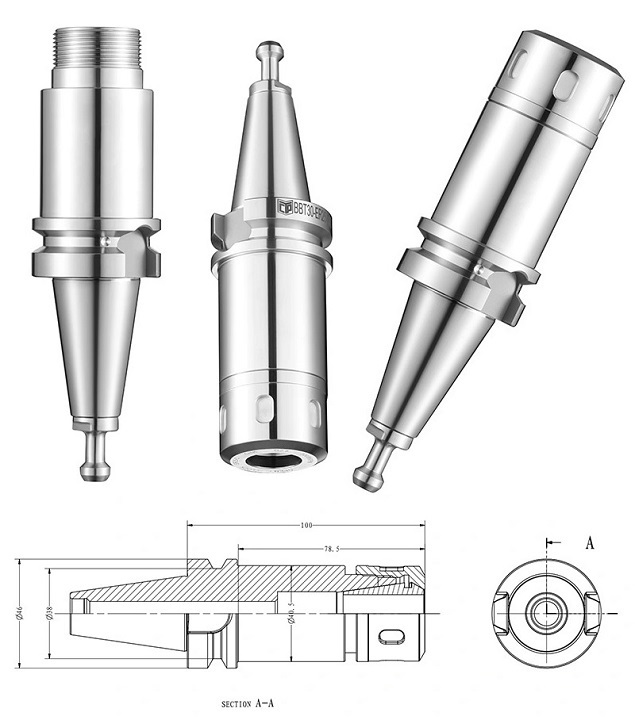

bau kep dao chinh xac cao BBT30-ER25-100

bau kep dao chinh xac cao BBT30-ER25-100

Product Name/sản phẩm Spring Collet Chuck Holder/bầu cặp dao với đầu kẹp lò xo
Item No. BBT30-ER25-100
Clamping Diameter (mm)/đường kính kẹp 1~17
D (mm) 40
D1 (mm) 40.5
L (mm) 100
L1 (mm) 76
Spindle BBT30
Nut ER25
Collet ER25
Net Weight (kg) 0.97
Warranty (Months)/bảo hành 12

Wholesale High Precision BBT30  ER20 CNC Collet Chuck Milling Tool Holder

Bầu kẹp dao với đầu kẹp lò xo  BBT30  ER20

Product Name Spring Collet Chuck Holder
Item No. BBT30-ER20-70
Clamping Diameter (mm) 1~13
D (mm) 35
D1 (mm) 35.5
L (mm) 70
L1 (mm) 43
Spindle BBT30
Nut ER20
Collet ER20
Net Weight (kg) 0.65
Warranty (Months) 12

Tool Holder BBT30 Collet Chuck Tool Holder CNC Accessories for Machine Tools

Bầu cặp collet lò xo BBT30-ER20-100

Product Name Spring Collet Chuck Holder
Item No. BBT30-ER20-100
Clamping Diameter (mm) 1~13
D (mm) 35
D1 (mm) 35.5
L (mm) 100
L1 (mm) 73
Spindle BBT30
Nut ER20
Collet ER20
Net Weight (kg) 0.86
Warranty (Months) 12

Alloy Steel Spindle Tool Handle Spring Collet Chuck Holder BBT40-HER25-55 High Precision Tool Holder

Bầu kẹp dao độ chính xác cao BBT40-HER25-55 tool holder thép hợp kim

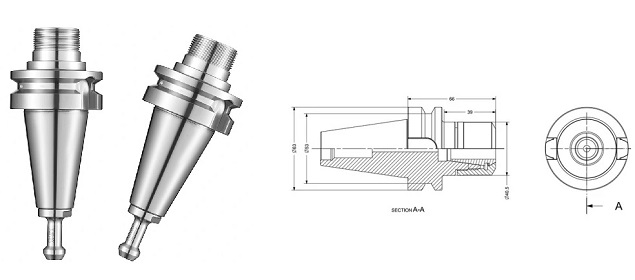

bau kep dao chinh xac BBT40-HER25-55

bau kep dao chinh xac BBT40-HER25-55

Product Name Spring Collet Chuck Holder
Item No. BBT40-HER25-55
Clamping Diameter (mm) 1~17
D (mm) 40
D1 (mm) 40.5
L (mm) 55
L1 (mm) 18
Spindle BBT40
Nut HER25
Collet ER25
Net Weight (kg) 1.49
Warranty (Months) 12

CNC Drilling Machine Tools Accessories Spring Collet Chuck Holder BBT30-ER25-70

Tool holder BBT30-ER25-70 bầu kẹp mũi khoan cho gia công CNC

Product Name Spring Collet Chuck Holder
Item No. BBT30-ER25-70
Clamping Diameter (mm) 1~17
D (mm) 40
D1 (mm) 40.5
L (mm) 70
L1 (mm) 46
Spindle BBT30
Nut ER25
Collet ER25
Net Weight (kg) 0.69
Warranty (Months) 12

High Speed Precision BT30-SK10-80 Collet Chuck Tool Holder

Bầu kẹp dao chính xác cao Spring Collet Chuck Holder cho gia công tốc độ cao BT30-SK10-80

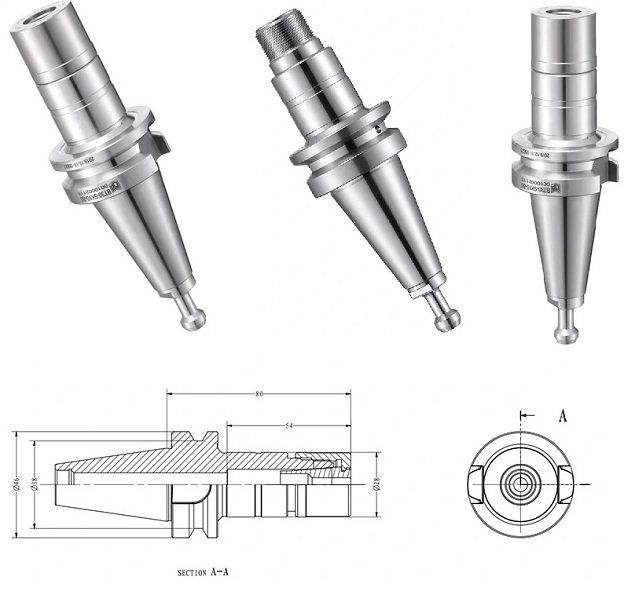

bau kep dao phay mui khoan BT30-SK10-80

bau kep dao phay mui khoan BT30-SK10-80

Product Name Spring Collet Chuck Holder
Item No. BT30-SK10-80
Clamping Diameter (mm) 1~10
D (mm) 27
D1 (mm) 27.5
L (mm) 80
L1 (mm) 53
Spindle BT30
Nut SK10
Collet SK10
Net Weight (kg) 0.59
Warranty (Months) 12

BT30-GER16-90 CNC Lathe Holder Collet Chuck Er16 Spring Collet Chuck Holder

Bầu kẹp dao máy tiện phay CNC BT30-GER16-90

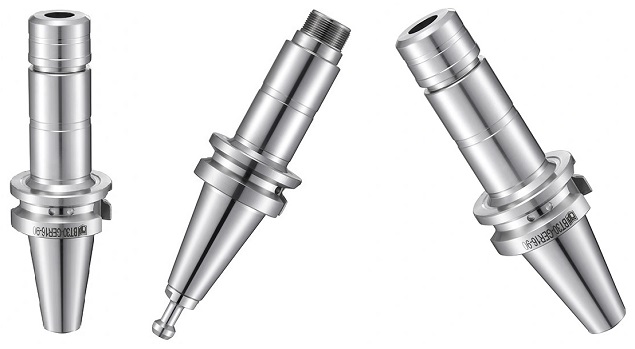

bau cap dao BT30-GER16-90

bau cap dao BT30-GER16-90

Product Name Spring Collet Chuck Holder
Item No. BT30-GER16-90
Clamping Diameter (mm) 1~10
D (mm) 30
D1 (mm) 30.5
L (mm) 90
L1 (mm) 63
G TR22*1.5
Spindle BT30
Nut GER16
Collet ER16
Net Weight (kg) 0.69
Warranty (Months) 12

CNC Drill Chuck Arbor BT30 Holder ER16 Nut Wrench Collet Spring Collet Chuck Holder

Bầu cặp mũi khoan tháp cho máy khoan CNC

Product Name Spring Collet Chuck Holder
Item No. BT30-GER16-100
Clamping Diameter (mm) 1~10
D (mm) 30
D1 (mm) 30.5
L (mm) 100
L1 (mm) 73
G TR22*1.5
Spindle BT30
Nut GER16
Collet ER16
Net Weight (kg) 0.68
Warranty (Months) 12

BT30 GER32 70mm Quick Change Tapping Mini Drill Chucks Spring Collet Chuck Holder

Bầu kẹp mũi khoan, mũi taro mini BT30-GER32-70 trên máy gia công CNC

Product Name Spring Collet Chuck Holder
Item No. BT30-GER32-70
Clamping Diameter (mm) 2~22
D (mm) 48
D1 (mm) 48.5
L (mm) 70
L1 (mm) 48
G TR40*1.5
Spindle BT30
Nut GER32
Collet ER32
Net Weight (kg) 0.81
Warranty (Months) 12

End Mill CNC Tool Holder BT30 ER25 High Speed Spring Collet Chuck Holder

Tool holder bầu kẹp dao phay ngón BT30 ER25 cho máy phay tốc độ cao

Product Name Spring Collet Chuck Holder
Item No. BT30-GER25-70
Clamping Diameter (mm) 1~17
D (mm) 40
D1 (mm) 40.5
L (mm) 70
L1 (mm) 46
G TR32*1.5
Spindle BT30
Nut GER25
Collet ER25
Net Weight (kg) 0.79
Warranty (Months) 12
Package Size(cm) 24 x 7.5 x 7.5
G.W.(kg) 0.84
Color Silvery White

High Quality BT40 GER32 High Precision Tools Power Spring CNC Tool Holder

Bầu cặp dao chính xác cao BT40-GER32-100

Product Name Spring Collet Chuck Holder
Item No. BT40-GER32-100
Clamping Diameter (mm) 2~22
D (mm) 48
D1 (mm) 48.5
L (mm) 100
L1 (mm) 68
Spindle BT40
G TR40*1.5
Nut GER32
Collet ER32
Net Weight (kg) 1.78
Warranty (Months) 12

High Performance BT40 GER20 70 Spring Collet Chuck Holder CNC Tool Holder Lathe Tools Metal Holders

Bầu cặp dao tool holder BT40-GER20-70

Product Name Spring Collet Chuck Holder
Item No. BT40-GER20-70
Clamping Diameter (mm) 1~13
D (mm) 35
D1 (mm) 35.5
L (mm) 70
L1 (mm) 38
G TR25*1.5
Spindle BT40
Nut GER20
Collet ER20
Net Weight (kg) 1.34
Warranty (Months) 12

High speed HSK32E SK10 50mm Tool Holder Collet Chuck for CNC lathe machine

Bầu kẹp dao chính xác cao tool holder cho gia công high speed HSK32E-SK10-50

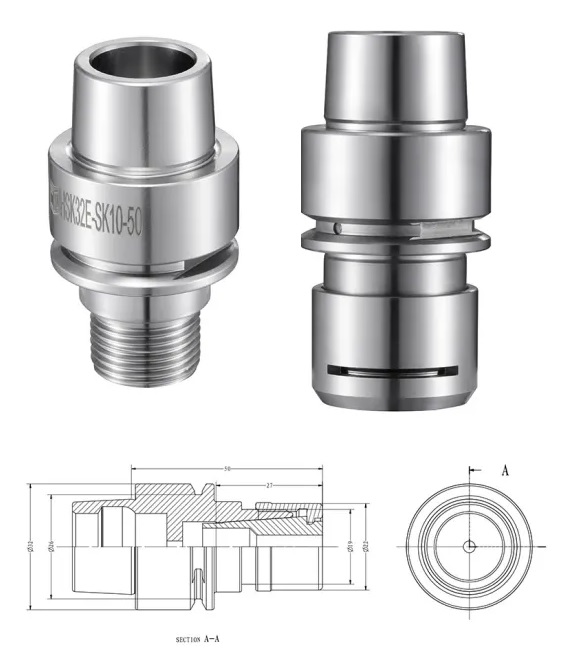

bau kep dao HSK chinh xac cao HSK32E-SK10-50

bau kep dao HSK chinh xac cao HSK32E-SK10-50

Product Name Spring Collet Chuck Holder
Item No. HSK32E-SK10-50
Clamping Diameter (mm) 1~10
D (mm) 27
D1 (mm) 27.5
L (mm) 50
L1 (mm) 27
Spindle HSK32E
Nut SK10
Collet SK10
Net Weight (kg) 0.14
Warranty (Months) 12
Advantage/đặc điểm nổi bật 1. High speed precision tool holder/bầu cặp dao chính xác cao cho gia công tốc độ cao.
2.Rust-resistant, wear-resistant and high-strength stainless steel structure/cấu tạo cứng vững, chắc chắn từ thép không gỉ, trống gỉ, trống mòn.
3.Noise-free and high speed machining ensured by balanced nuts/Cân bằng bởi vít rút trong gia công tốc độ cao giúp không ồn.
4. Accuracy of the tool holder body≤2μm, run-out accuracy ≤5μm/độ chính xác bầu cặp ≤2μm, runout ≤5μm
5. Dynamically balanced to G2.5 at 30,000rpm (U≤0.3gmm)/cân bằng động tới G2.5 ở 30,000 vòng/phút
6.Taper fitness ≥95%/độ côn kín khít tới 95%
7. Beautiful surface provided by special treatment/phương pháp xử lý bề mặt đặc biệt cho bề mặt đạt thẩm mỹ cao.

CNC Machine Tools Stainless Steel ISO20 ER16 Spring Collet Chuck Holder

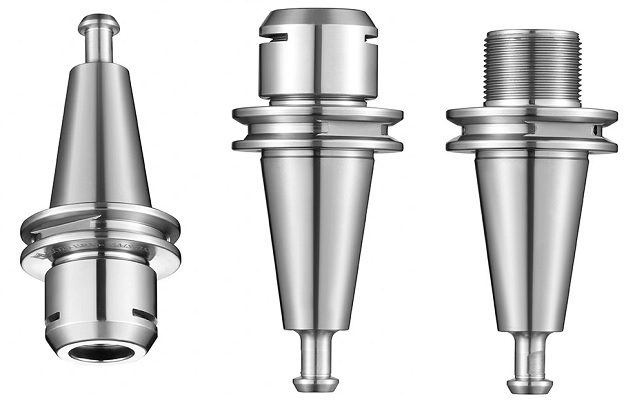

bau cap dao ISO CNC-VINA

bau cap dao ISO CNC-VINA

Product Name Spring Collet Chuck Holder
Item No. ISO20-ER16-35MS-058
Clamping Diameter (mm) 1~10
D (mm) 22
D1 (mm) 19
L (mm) 35
L1 (mm) 27
G M19*1
Spindle ISO20
Nut ER16
Collet ER16
Material Stainless Steel
Net Weight (kg) 0.16
Warranty (Months) 12

High Precision CNC Milling Chuck CAPTO C4 SK06 Tool Holder

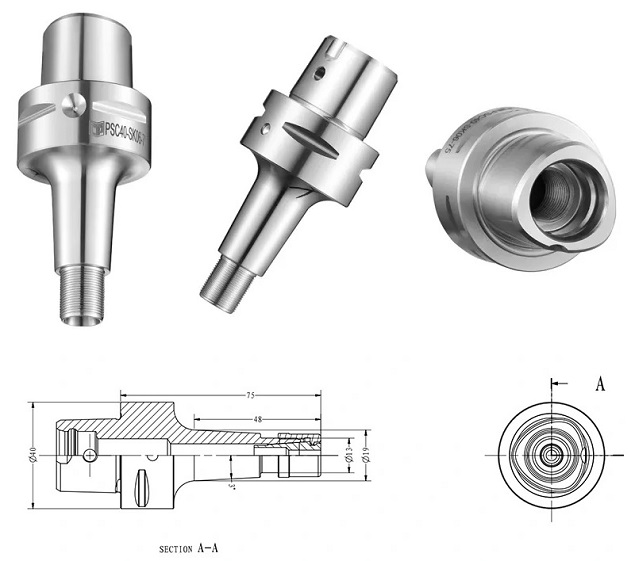

bau kep dao chinh xac cao CAPTO PSC40-SK06-75 CNC-VINA

bau kep dao chinh xac cao CAPTO PSC40-SK06-75 CNC-VINA

Product Name Spring Collet Chuck Holder
Item No. PSC40-SK06-75
Clamping Diameter (mm) 1~6
D (mm) 16
D1 (mm) 16.5
L (mm) 75
L1 (mm) 48
Spindle CAPTO C4
Nut SK06
Collet SK06
Net Weight (kg) 0.37
Warranty (Months) 12

Khách hàng có yêu cầu các mã bầu kẹp dao phay, bầu kẹp mũi khoan khác vui lòng liên hệ để nhận thêm thông số kỹ thuật cho sản phẩm.

CNC-VINA là nhà phân phối chính thức sản phẩm máy phay CNC siêu âm hàng đầu Trung Quốc tại Việt Nam. Chúng tôi cung cấp tới khách hàng dịch vụ lắp đặt, đào tạo vận hành, bảo hành và bảo trì bảo dưỡng chuyên nghiệp. Và bầu kẹp dao, dao phay, mũi khoan, dụng cụ cắt PCD carbide cùng thương hiệu được thiết kế và chế tạo nhằm khai thác tối đa khả năng gia công trên các trung tâm gia công CNC bằng siêu âm.

Khách hàng quan tâm và có nhu cầu mua máy phay CNC siêu âm, bầu kẹp dao, dao cụ giá tốt vui lòng liên hệ với CNC-VINA để được hỗ trợ:
